標準和要求：    GB3836-2010,,Q/JD 013-2012
適用范圍：    用于煤礦井下非采掘工作面。

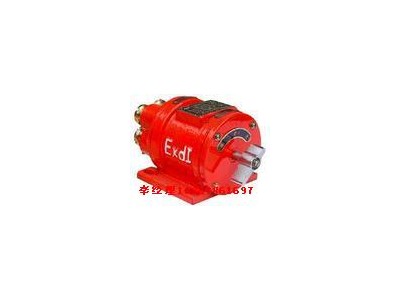

KBM-3/110礦用隔爆型主令開關
BAX-3/140礦用隔爆型信號開關
使用說明書
安裝使用前請?jiān)敿?xì)閱讀本說明書
一、KBM-3/250 礦用主令開關 適用范圍
KBM-3/110、BAX-3/140礦用隔爆型信號開關是專為無軌膠輪車上的照明燈交叉串聯線路中作通、斷之用，實現膠輪車前照明燈變光和后信號燈的使用。
二、 KBM-3/250 礦用主令開關條件
a） 環境氣壓：86KP-110KPa;
b） 環境溫度：-20——40度；
c） 空氣相對濕度：不大于98%（+25%）；
d） 具有甲烷性氣體混合物的煤礦井下；
e） 無顯著搖動和劇烈沖擊振動的環境；
f） 污染等級：3級。
三、 KBM-3/250 礦用主令開關分類與命名
a） 型式：礦用隔爆型“ExdI”
四、 基本分類
a） 額定電壓：110V、140V
b） 額定電壓：3A
c） 外型尺寸：169*112*97
d） 安裝尺寸：92*72
e） 重量：3.5kg
五、 KBM-3/250 礦用主令開關結構特點：
a）   根據GB3836.1.2.3-2000《爆炸性氣體環境用防爆電氣設備》規程設計制造；
b） 開關使用的多滾輪式觸頭，具有導電性能好，安全可靠等特性。
六、 安裝、使用和維護
a） 開關進線口適用外徑為12-13四芯電纜（SBH4X1）引入，安裝時請選用類似規格的電纜；
b） 開關的四個引入喇叭口，其中2個分別引入電源和雙司機室控制接線，另外2組分別為個控制一組燈具用，開關的動作動能（見圖）圖1中序號“7”為滾輪裝置，滾輪裝置運動范圍為90度，分別可以連接“2”和“3”，在隔爆照明燈交叉串聯中使用方法見圖2，開關使用在雙司機控制，分別從該開關1、2、3上便可實現司機控制；
c） 礦用主令開關必須由專業人員使用和維修，非心業人員不得擅自打開。
九、 運輸、貯存
a） 包裝和運輸過程中不得受到強烈顛簸，振動并應防止雨雪侵襲；
b） 礦用主令開關應貯存沒有雨雪侵入、空氣流通的房屋中。
