一 、設計依據

根據貴公司所提出的有關技術要求

a）房體形式：移動伸縮式

b) 要求房間外徑尺寸長20米 寬10米 高4.5米

c) 漆霧排出方式：干式過濾  uv光氧催化設備

二 、設計目標

本工程提供伸縮式噴漆房及設備的設計、制造與安裝。其設計原則是在滿足噴漆生產工藝要求的前提下，主要從噴漆工人的作業環境，大氣的排放標準，設備的運行可靠，操作維護方便等幾方面考慮，設備造型及配套設施方面、施工質量方面達到國內同類產品水平。

三 、工程項目概述

本工程設計選用一套伸縮移動前室（即噴漆工作區） 、防爆照明燈、電氣控制系統。

 工程內容：

伸縮移動前室           1套

干式噴漆柜             3臺 3米

Uv光氧催化設備        1臺

引風機                 1臺

排風管道               1條

照明                   1套

控制系統               1套

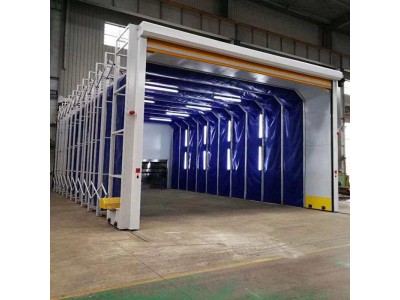

（方案及設備布置詳見方案圖）以下為工程實例照片

四、材料選用

技術參數；

  設備型號：   XM-20000

  外形尺寸:    20000×10000×4500mm (長×寬×高)

  數  量：     1套

  骨架：       1套 方管4*6，厚度1.8#，門骨架采用4*6方管，厚度2.0#。

  Pvc布：      1套 600克

防爆照明：   40條

段接蓬布：     高強度PVC布

蓬布可選顏色： 內白外藍、雙面黃

電動卷簾門：   1套

驅動電機型號： RV063-055-DZ

 功率：        1.5kw

 數量：        2臺
