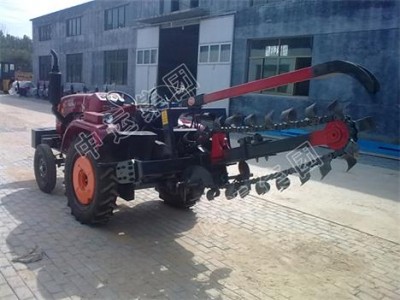

電纜開溝機的介紹



電纜開溝機涉及一種挖溝開槽設備裝置，具體是一種用于鋪設農田管道、城鄉光電纜等所用到的圓盤式開溝機，對于大型農田管道及城鄉光（電）纜工程特別有效。

溝槽開挖技術分三種



一是用小型挖掘機開挖；二是在大型拖拉機上安裝并拖動小鏈條作業；三是圓盤式開溝機。以上所述現有三種技術方案均存在不足：用小型挖掘機開挖下水道、溝壑、水渠等大型工程，效率高質量好；但開挖預埋管道、電（光）纜用窄深溝，則大材小用，高炮射蠅；在大型拖拉機上安裝并拖動小鏈條進行挖溝作業，由于拖拉機輸出轉速較高，與鏈條的低轉速高扭矩不匹配，極易造成鏈條斷裂，且效率偏低。圓盤式開溝機是將發動機的轉動傳遞到安裝有刀具的直徑較大的圓盤上，通過圓盤的轉動實現挖掘。該圓盤裝置結構是由柴油機驅動一系列帶、鏈條、鏈輪、渦輪減速機等減速來實現低轉速、大扭矩，從而帶動轉盤旋轉開挖，整機裝配成本高，結構復雜，零部件更壞頻繁，效率低下，僅適合開挖路邊等小量工程為宜。

電纜開溝機參數



配套拖拉機功率：50馬力以上：

工作速度：50-200m/h

開溝寬度：0——20CM

開溝深度：0-80CM

適用于：硬地質、混凝土地質
