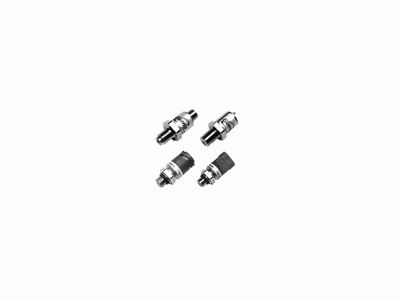

Gems捷邁3200 /3100壓力變送器
產品簡介
gems捷邁3200 / 3100系列濺射薄膜壓力變送器：3200 和 3100系列緊湊型濺射薄膜壓力傳感器具有極高的性價比, 是適合 OEM 應用的高性能、高可靠性和高穩定性的產品。全不銹鋼濕式部件，多種電氣和壓力接口選擇，豐富的電信號輸出，這些特點滿足了傳感器可應用于絕大多數的場合。
詳細介紹
簡介
Gems捷邁3100 和 3200系列緊湊型濺射薄膜壓力傳感器具有極高的性價比, 是適合 OEM 應用的高性能、高可靠性和高穩定性的產品。全不銹鋼濕式部件，多種電氣和壓力接口選擇，豐富的電信號輸出，這些特點滿足了傳感器可應用于絕大多數的場合。傳感器的核心部件是具有極佳溫度特性的濺射薄膜元件。3100 的生產過程引入了zui先進的自動化設備，可批量生產一致性程度高，性價比優越的壓力變送器。
其次，3200 系列壓力變送器具有更堅固的膜片和壓力阻尼器以適應氣穴或極端的壓力沖擊。在各種壓力波動的場合都具有可靠的穩定性。
該系列結構緊湊，適合于安裝在空間狹窄的場合。且完全滿足 RoHS 要求。
3100特點
英國GEMS高穩定性的壓力變送器 4000系列
行業應用： 測量、測試、半導體
產品特點： ■表壓、密封表壓、絕壓和差壓的型號
■投入式、高溫型及全天候封裝
■薄膜濺射感應元件,提供高穩定性
性能參數
壓力范圍 1～690bar;15～10,000psi
靜態壓力 絕壓最大60bar(850psi),僅對差壓產品
耐壓 2xFS(對于鎳鉻鐵合金端口為1.5xFS)
破裂壓力 >35xF.S@≤10bar(150psi)
>15xF.S@≤100bar(1500psi)
>8xF.S@≤690bar(10,000psi)
疲勞壽命 3x106次滿量程循環
長期漂移 0.06%F.S/年(不逐年累積)
溫度影響
精度 性能編碼 精度(典型值) 溫漂(典型值)
J 0.1%FS 1.2%FS
K 0.1%FS 0.6%FS
L 0.08%FS 0.6%FS
M 0.08%FS 0.3%FS
環境參數
工作溫度 -54～135℃(-65～275℉)對于絞鎖連接 C
-54～120℃(-65～250℉)對于電纜D
-20～50℃(-4～122℉)對于投入式M
補償溫度 -54～120℃(-65～250℉)
振動 正弦曲線,峰值35g,5～2000HZ
電壓輸出
激勵 10VDC(最大15VDC)
輸出 30mV±1%;25～33mV
毫伏輸出
零點偏差 0mV±1mV,對于性能編碼J、K
0mV±0.6mV,對于性能編碼L、M
橋式電阻 2200～5250歐姆
物理參數
接液部件 17-4PH不銹鋼(可選鎳鉻鐵合金)[17-4PH與15-7Mo不銹鋼<=1.6bar(30psi)] 區別:干燥非腐蝕性氣體僅在參考端口
電氣連接 參照訂貨指南
壓力連接 參照訂貨指南
重量(約) 最大150g(不包括電線)
機械震動 經受自由落體,符合IEC 68-2-32程序I
|
|
|
|
|
|
|
|
