換熱器墊片

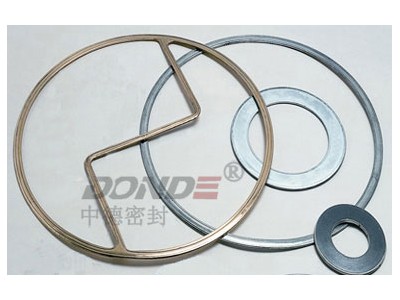

ZD-G2124管殼式換熱器墊片一般分為管箱墊片，浮頭墊片，管箱側墊片，外頭蓋墊片和頭蓋墊片等幾種，根據不同管程有不同的墊片形式，多管程的一般需要在墊片內圈上帶不同形式的筋條（附圖）。常用的管殼式換熱器墊片有耐油石棉橡膠墊片，無石棉墊片，石墨復合墊片，金屬纏繞墊片，金屬包覆墊片，金屬齒形墊片，金屬波齒復合墊片等幾種。不同形式的換熱器墊片有不同的使用性能特點，其耐溫，耐介質以及承載壓力性能都大不相同，所以換熱器墊片的選用應依據設計圖紙的要求，不得隨意改動，包括墊片型式、材質。如設計圖紙中要求管箱、浮頭墊片有分程筋條時要求墊片整體加工的必須按要求生產。
換熱器墊片性能特點：
1.具有與包覆金屬相同的耐腐蝕性能和相近的耐熱性，
2.非金屬柔性填充材料使墊片能在較低的壓緊力下達到較好的密封效果。
3.可以根據不同的要求變換筋條的結構和形式.保證在不同工況下密封效果最佳.滿足各種熱交換器管箱和非圓形壓力容器密封的需要。
4.在溫度和壓力交變的工況下.使用效果突出,
換熱器墊片應用范圍：管殼式換熱器管箱墊片，浮頭墊片，管箱側墊片外頭蓋墊片和頭蓋墊片等 |
| 管殼式換熱器墊片主要結構形式： |
 |
管殼式換熱器墊片選型
（GB 151-1999 ，附錄H 墊片） |
| 介質 |
法蘭公稱壓力Mpa |
介質溫度℃ |
法蘭密封面形式 |
墊片名稱 |
墊片材料或牌號 |
| 烴類化合物 （烷烴、芳香烴、環烷烴、烯烴）氫氣和有機溶劑（甲醇、乙醇、酚、糖醛、氨） |
≤1.6 |
≤200 |
平面，凹凸面，榫槽面 |
耐油石棉橡膠墊 |
耐油石棉橡膠板 |
| 201-300 |
纏繞墊片 |
不銹鋼帶，石棉或石墨 |
| 2.5 |
≤200 |
耐油石棉橡膠墊 |
耐油石棉橡膠板 |
| 4.0 6.4 |
≤200 |
纏繞墊片 |
不銹鋼帶，石棉或石墨 |
| 2.5 4.0 6.4 |
201-450 |
金屬包石棉橡膠墊 |
金屬薄板，石棉或石墨復合板 |
| 2.5 4.0 6.4 |
451-600 |
纏繞墊片 |
不銹鋼帶，石棉或石墨 |
| ≤35.0 |
≤200 |
平面 |
平墊 |
鋁，紫銅 |
| ≤450 |
凹凸面 |
金屬齒形墊片 |
10# |
| 451-550 |
不銹鋼304,316 |
| ≤450 |
梯形槽 |
橢圓墊或八角墊 |
10# |
| 451-550 |
不銹鋼 |
| ≤200 |
錐面 |
透鏡墊 |
20# |
| ≤475 |
10MoWVNB |
| 水、鹽、空氣、 煤氣、蒸汽、液堿、惰性氣體 |
1.5 |
≤200 |
平面，凹凸面 |
石棉橡膠墊 |
XB200石棉橡膠板 |
| 4.0 |
≤350 |
XB350石棉橡膠板 |
| 6.4 |
≤450 |
XB450石棉橡膠板 |
| 4.0 6.4 |
≤450 |
凹凸面 |
金屬纏繞墊 |
不銹鋼帶，石棉或石墨 |
| 金屬包石棉橡膠墊 |
金屬薄板，石棉或石墨復合板 |
| 10.0 |
≤450 |
梯形槽 |
橢圓墊或八角墊 |
10#，不銹鋼 |
注：1.苯對耐油石棉橡膠墊片的丁晴橡膠有溶解作用。故PN＜2.5MPa
2.溫度小于或等于200℃的苯介質也應選用金屬纏繞墊片
3.浮頭等內部用連接的墊片，不宜選用非金屬軟墊片
4.易燃，易爆，有毒，滲透性強的介質宜選用纏繞墊片或金屬包覆墊片 |
|
| SHS 01009-2004 《管殼式換熱器維護檢修規程》<密封墊片選用表> |
| 介質 |
法蘭公稱壓力Mpa |
介質溫度℃ |
法蘭密封面形式 |
墊片名稱 |
墊片材料或牌號 |
| 烴類化合物 （烷烴、芳香烴、環烷烴、烯烴）氫氣和有機溶劑（甲醇、乙醇、酚、糖醛、氨） |
P≤1.6 |
≤200 |
平面 |
耐油石棉橡膠墊 |
耐油石棉橡膠板 |
| ≤600 |
平面，凹凸面 |
纏繞墊片，高強石墨墊，波齒復合墊 |
金屬帶，柔性石墨304，316L，0Cr13 |
| P≤4.0 |
≤200 |
平面 |
耐油石棉橡膠墊 |
耐油石棉橡膠板 |
| 201-450 |
凹凸面，榫槽面 |
纏繞墊片，高強石墨墊，波齒復合墊 |
金屬帶，柔性石墨304，316L，0Cr13 |
| 451-600 |
纏繞墊片，波齒復合墊 |
金屬帶，柔性石墨304，0Cr13 |
| 4.0＜P≤6.4 |
≤200 |
纏繞墊片 |
金屬帶，柔性石墨304，316L，0Cr13 |
| 201-450 |
纏繞墊片，高強石墨墊，波齒復合墊 |
金屬帶，柔性石墨304，316L，0Cr13 |
| 451-600 |
纏繞墊片，波齒復合墊 |
金屬帶，柔性石墨304，316L，0Cr13 |
| 6.4＜P≤35 |
≤200 |
平面 |
平墊 |
鋁 08 |
|
≤450
|
凹凸面，梯形槽 |
金屬齒形墊，金屬橢圓墊或金屬八角墊 |
10#，柔性石墨 |
| 451-600 |
0Cr18Ni9,316L |
| ≤200 |
錐面 |
透鏡墊 |
10# |
| ≤475 |
10MoWVNB |
|
|
換熱器墊片技術標準:
可提供任何標準和非標準的尺寸，包括ASME，DIN，JIS，及其它標準?？商峁﹫A型、方型等異型形狀墊片，并可根據需要提供加筋條型管殼式換熱器墊片。
國內相關標準：
GB 151-1999 《管殼式換熱器》
JB/T 4704-2000 《非金屬軟墊片》
JB /T 4705-2000 《纏繞墊片》
JB/T 4706-2000 《金屬包墊片》
JB/T 4707～-2000 《壓力容器法蘭》
JB/T 4720-1992|管殼式換熱器用非金屬墊片
JB/T 4719-1992|管殼式換熱器用纏繞墊片
JB/T 4718-1992|管殼式換熱器用金屬包墊片
|
