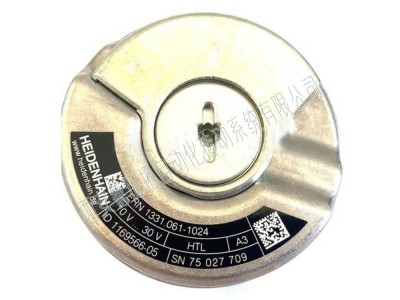

HEIDENHAIN海德漢1169566-05旋轉編碼器

產品名稱：光電掃描旋轉編碼器
ID：1169566-05
品牌：HEIDENHAIN 海德漢
產地：德國
經銷商：西安德伍拓自動化傳動系統有限公司

海德漢ERN光電掃描旋轉編碼器的防護等級為IP40，特別適用于內置在電機中。軸承和安裝的定子聯軸器集成為一體。絕對式旋轉編碼器和帶換向刻軌的編碼器適用于同步電機。通過錐度軸或盲孔空心軸直接固定在被測軸上。因此它的連接剛性高，具有極高的驅動動態性能。定子聯軸器固定在平面上或定位孔中，加快和簡化安裝工作。

1169566-05海德漢HEIDENHAIN旋轉編碼器安裝事項

要避免與編碼器剛性連接，應采用板彈簧。

安裝時編碼器應輕輕推入被套軸，嚴禁用錘敲擊，以免損壞軸系和碼盤。

長期使用時，請檢查板彈簧相對編碼器是否松動；固定倍恩編碼器的螺釘是否松動。

實心軸編碼器

海德漢HEIDENHAIN旋轉編碼器軸與用戶端輸出軸之間采用彈性軟連接，以避免因用戶軸的串動、跳動而造成BEN編碼器軸系和碼盤的損壞。

安裝時請注意允許的軸負載。

應保證編碼器軸與用戶輸出軸的不同軸度<0.20mm，與軸線的偏角<1.5°。

安裝時嚴禁敲擊和摔打碰撞，以免損壞軸系和碼盤。

電器方面

接地線應盡量粗，一般應大于φ3。

海德漢HEIDENHAIN旋轉編碼器的信號線不要接到直流電源上或交流電流上，以免損壞輸出電路。

編碼器的輸出線彼此不要搭接，以免損壞BEN編碼器輸出電路。

與編碼器相連的電機等設備，應接地良好，不要有靜電。

開機前，應仔細檢查，產品說明書與BEN編碼器型號是否相符，接線是否正確。

配線時應采用屏蔽電纜。

長距離傳輸時，應考慮信號衰減因素，選用輸出阻抗低，抗干擾能力強的輸出方式。

避免在強電磁波環境中使用。

環境方面

海德漢HEIDENHAIN旋轉編碼器是精密儀器，使用時要注意周圍有無振源及干擾源。

請注意環境溫度、濕度是否在儀器使用要求范圍之內。

不是防漏結構的編碼器不要濺上水、油等，必要時要加上防護罩絕對是相對于增量而言的，顧名思義，所謂絕對就是編碼器的輸出信號在一周或多周運轉的過程中，其每一位置和角度所對應的輸出編碼值都是對應的，如此，便具備掉電記憶之功能也。

絕對編碼器由機械位置決定的每個位置的，它無需記憶，無需找參考點，而且不用一直計數，什么時候需要知道位置，什么時候就去讀取它的位置。這樣，編碼器的抗干擾特性、數據的可靠性大大提高了

海德漢HEIDENHAIN旋轉編碼器應用

HEIDENHAIN海德漢1169566-05旋轉編碼器采用相對計數方式進行位置測量。運行前通過編程方式將各信號，如換速點位置、平層點位置、制動停車點位置等所對應的脈沖數，分別存入相應的內存單元，在電梯運行過程中，通過旋轉編碼器檢測、軟件實時計算以下信號:電梯所在層樓位置、換速點位置、平層點位置，從而進行樓層計數、發出換速信號和平層信號。
