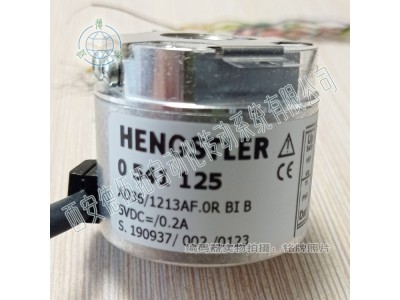

Hengstler亨士樂AD36/1213AF.0RBIB電機反饋編碼器

產品名稱：AD36電機反饋光電編碼器
型號：AD36/1213AF.0RBIB
品牌：Hengstler 亨士樂
代理商：西安德伍拓自動化傳動系統有限公司
產品詳情：http://www.cn-hengstler.com/hengstler_gdjdz/575.html

Hengstler亨士樂AD36/1213AF.0RBIB電機反饋編碼器的特點
緊湊的外形可與尺寸15的旋轉變壓器兼容
高達22位的單圈分辨率和12位的多圈JUE對位置信息
1Vp-p正弦波可選，可與過去的控制器兼容
反饋系統光電編碼器AD36專為尺寸緊湊的伺服電機設計
AD36型編碼器應用真正齒輪多圈光學傳感技術，直徑為36mm。DU特的貫通空心軸使安裝與1.5"旋轉變壓器相兼容。機械設計包括兩個滾珠軸承和一個彈性的力矩支撐。
AD36與ACURO-DRIVE互補，適合用在小框架BLDC伺服電機。

全數字式控制回路
新的全數字OptoAsic技術能使其向真正的數字驅動系統轉變。傳統的型編碼器仍有模擬正弦波信號，用來反饋位置數據。然而，AD36提供BiSS接口上的19位(單圈)和12位全數字位置數據，可變的時鐘頻率可達10MHz。BiSS是市場上現有的WEI一開放高速雙向傳感器接口。通過SSI接口和每轉2048正弦-余弦周期，實現與大多數現有驅動的向后兼容。

內置診斷系統
AD36的內置診斷系統控制和調節內部信號。通過對任何系統錯誤和老化影響的預警，防止其影響編碼器的功能，并獲得最長的電機正常運行時間。代碼的似真性檢查保證了輸出數據總是表示真實的位置。并且工作溫度能夠被測量并以8位的分辨率被讀出。如果超出或者低于設定的極限值，警告的報警位可以指示出來。
AD36電機反饋光電編碼器產品規格
外徑：1.48"(37.5mm)
軸徑或孔徑：8mm
脈沖數或分辨率：SSI:13位，BiSS:19位（單圈）
防護等級：IP40
ZUI高轉速：12,000 RPM

Hengstler亨士樂AD36/1213AF.0RBIB電機反饋編碼器的電氣特性，機械特性，環境特性
供電電壓：DC 5V -5%/+10%或 DC 10~30V
單圈分辨率：SSI：13 位；BiSS：19 位
外殼直徑：37.5mm (1.48”)
軸/法蘭/外殼材料：不銹鋼/鋁/塑料
軸徑：8mm 實心軸
工作溫度：-40°~+120°C
