產品描述：

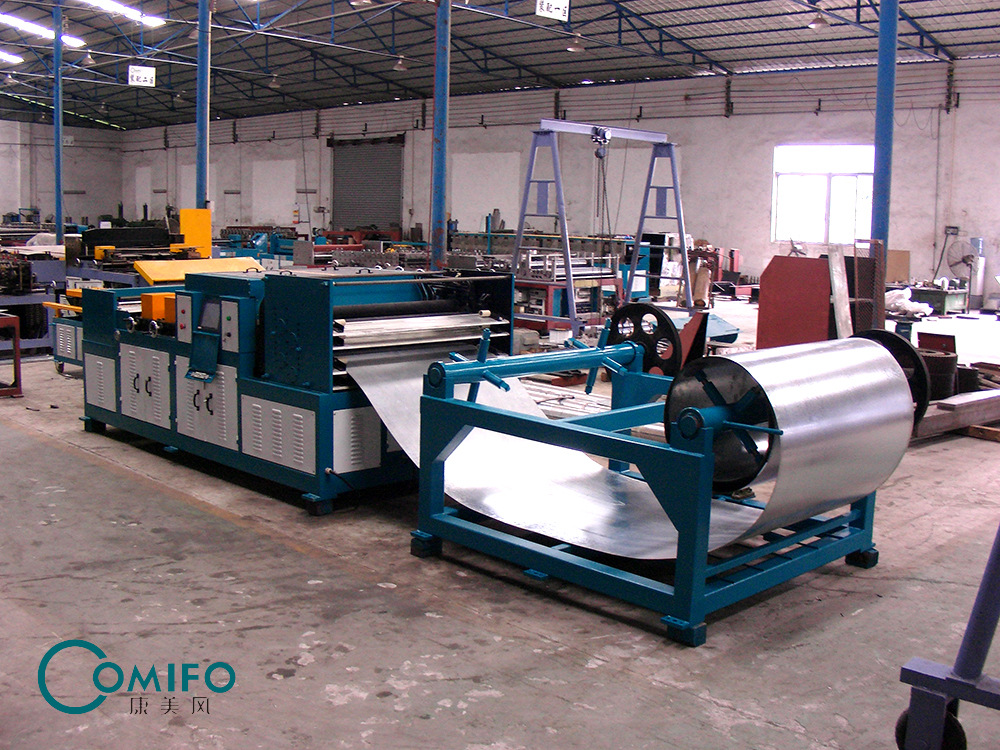

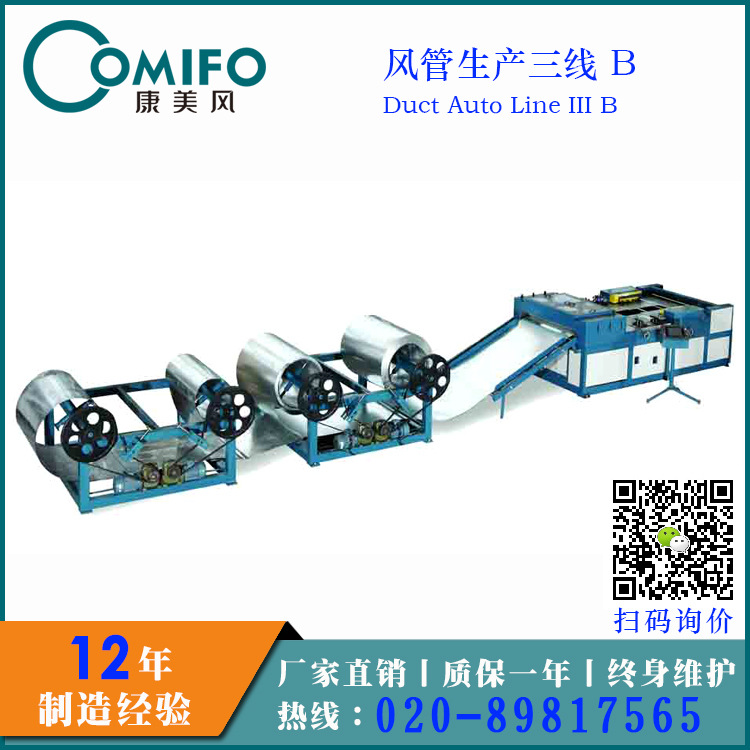

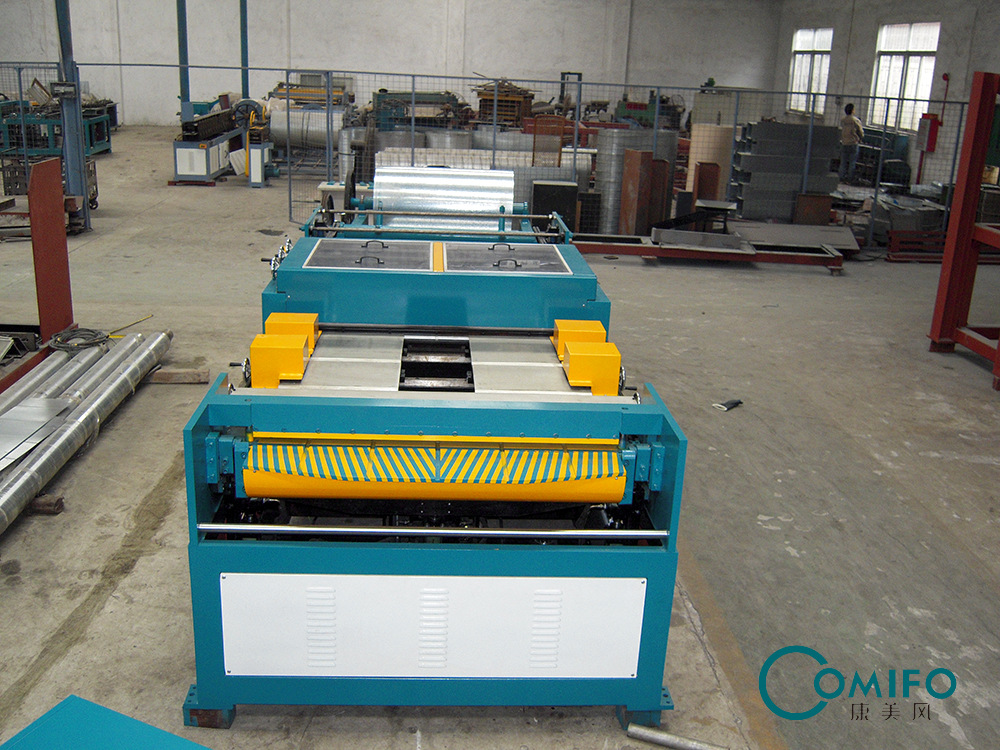

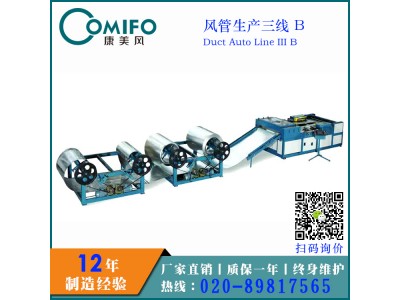

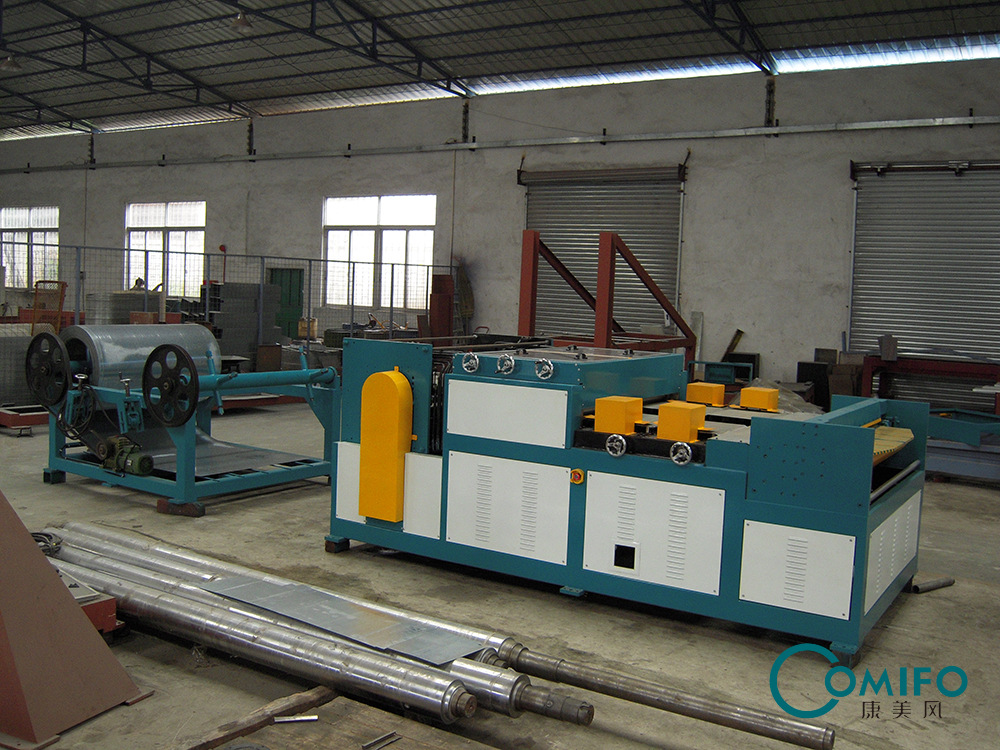

在風管生產三線的基礎上，配置沖加強孔和雙聯C/S骨成型，即可升級為升級版風管生產三線。由料架，調平壓筋，沖支撐孔，沖方口，沖尖角，雙邊成型C骨，液壓折邊，液壓剪切組成。采用全電腦PLC控制，觸摸屏操作，可根據操作要求設置任意尺寸進行下料，該生產線最大加工速度為18米/分，精度為：長度誤差±0.5mm，對角線誤差為±0.5mm， 標準開料架承重5噸，可根據客戶要求配套。

該生產線可滿足風管板料下料，同時可以為TDF（共板法蘭），TTF/LT插式法蘭或角鋼法蘭下料工作，或全自動下料生產，或全自動生產雙聯C骨風管，多功能選用，節省時間，人工和板材用量。

產品參數：

基本配置：
1.電動送料架兩個
2.調平壓筋裝置一套
3.沖支撐孔裝置一套
4.液壓沖方口剪角四套連模具
5.雙聯C骨成型裝置一套

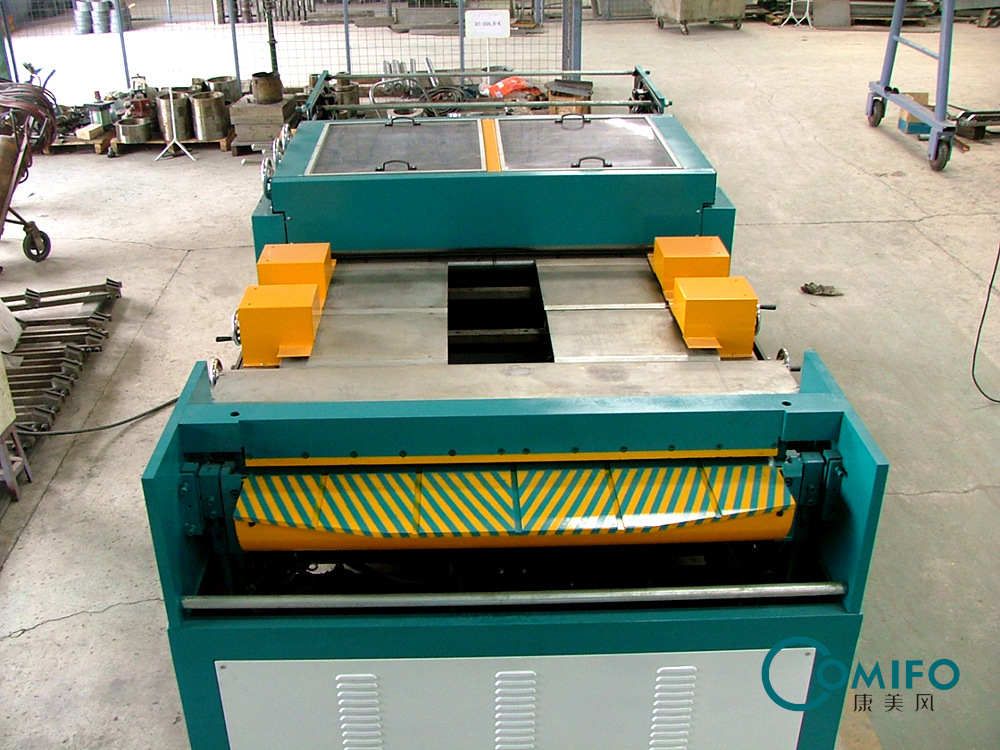

6.液壓剪切折彎裝置一套
7. 控制系統及觸摸屏操作面板一套

工作原理：卷料-調平-壓筋-沖加強孔-沖方口-沖尖角-雙聯C/S骨成型-折邊-剪切

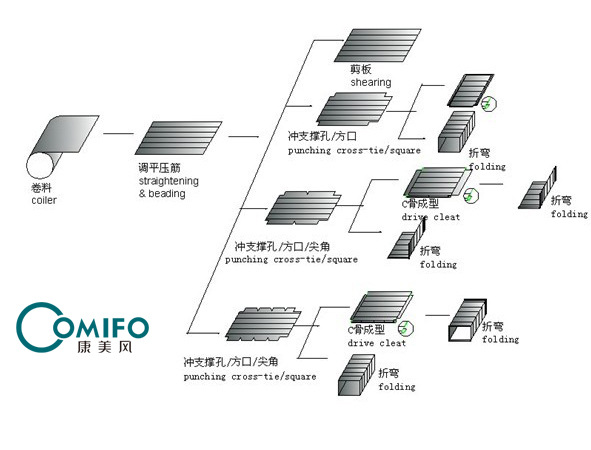

工作示意圖：

說明：

1.定尺開料，可直接與等離子切割機配合使用
2.1C/S插骨剪角，可剪”L”, “U”, “口” 型的各種剪角，可與”C骨和S插條配合使用
2.2TDF共板法蘭的各種連接方法定位剪角，可與TDF共板法蘭機，折邊機配合使用
2.3剪切角可與角鐵法蘭或之字法蘭配合使用。并能折出”L”, “U” 和 “口”型風管，與立式合縫機配套使用完成整套風管
3.TTF/LT 剪切角可與插式法蘭配合使用。與立式合縫機和插式法蘭機配套使用完成整套風管

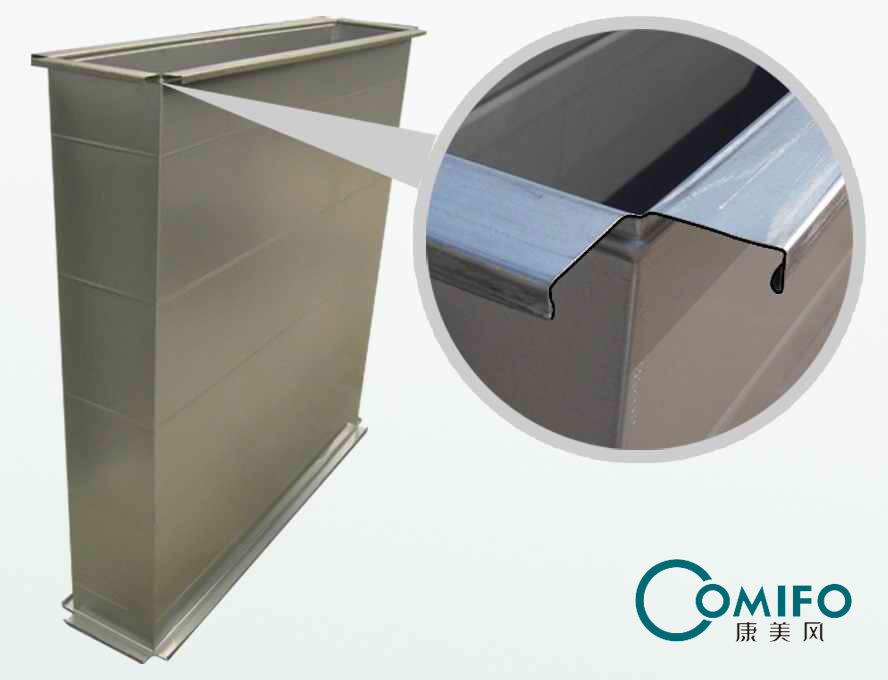

4. 全自動生產雙聯C骨風管
