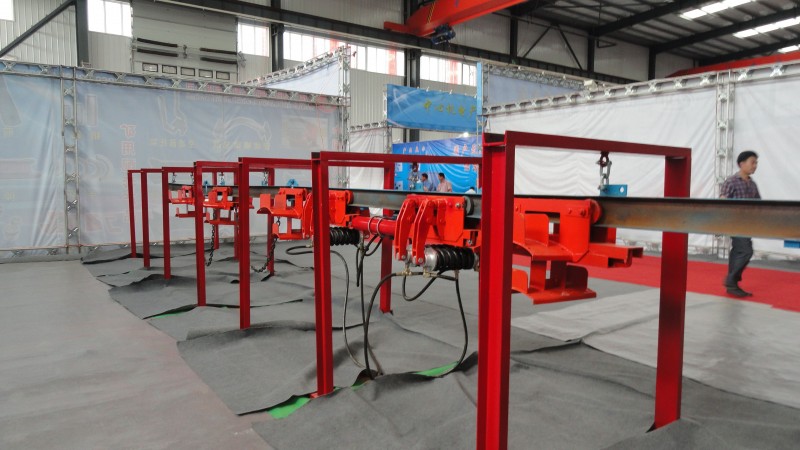

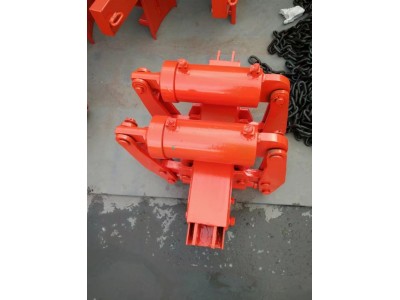

高壓膠管和水管的吊掛與移動的運輸裝置。在綜采工作面運輸巷道一側的頂板下，利用錨桿和鏈條吊掛懸空軌道，拖運車將所有電纜和膠管、水管都吊掛在上面，利用工作面乳化液泵站作動力，通過油缸和連桿組成的液壓步進式推拉裝置，實現電纜、高壓膠管和水管沿著巷道吊掛和移動。該裝置避免了井下電纜凌亂擺放，減少了電纜的占用空間與電纜的移動次數，避免了人工拖動電纜，減少了工人的勞動強度和作業效率。



適用巷道傾角	0°~  25°
油缸推力	100 kN
設備工作傾角	±25°
單根軌道適應巷道坡度變化	5°/3m
工作介質	乳化液
工作壓力	15~20MPa
牽引力	100KN
推移行程	900mm
運行速度	120m/h
外供乳化液工作壓力	20~38MPa
單個制動裝置的靜制動力	90KN
適應巷道高度	≧1.6m
單節掛纜小車承載量	≧2000Kg
設備外形（長x高）	0.58x0.68m
拖掛長度	150m
操作方式	手動
設備總重量	8600Kg
軌道型號	14#工字鋼
