一、用途：

汽油清凈劑、車用汽油及其組分油對電子孔式燃油噴嘴(PFI)清凈性的評價。

二、執行標準及認證：

1、《QYPFI-01型汽油噴嘴流量損失試驗機》完全符合GB/T19230.3標準方法中對儀器各項技術指標規定的要求。

2、通過ISO 9001質量管理體系、ISO 14000國際環境管理體系認證以及ISO 18001國際職業健康管理認證。

三、設計原理

試驗采用了一個模擬燃油系統，用一個熱源對燃油噴嘴進行加熱和保溫，模擬行車試驗中噴嘴的溫度。每次試驗開始前應先選擇符合一定堵塞要求的嘴， 將選好并經過清洗的4個噴嘴安裝在鋁加熱基板上，不銹鋼貯油器裝滿2L試驗汽油。試驗由兩組各22個循環，共進行44個循環組成，試驗結束后根據每個噴嘴的流量變化來 確定其堵塞率。

四、技術參數

1、儀器工作環境

a、室溫：10-40℃。

b、相對濕度：20%-80%。

c、試驗主機應放置在通風柜中。

2、主要技術參數

a 、電壓：220V?20V，50Hz。

b、額定功率：1000W。

c、試驗溫度：(160±5)℃。

d 、燃油循環壓力：(263±7)kPa 。

e 、脈沖時間：(15±1)S 。

f、循環次數：22循環/次。(一個試驗為44循環共2次22循環)

g、清洗時間：10s。

h、噴射方式：一次全噴。

五、配置

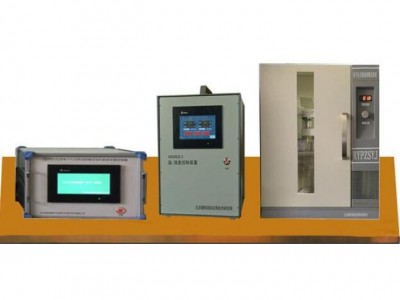

1、試驗機：汽油噴嘴流量損失試驗機為試驗過程全自動控制的設備，具有試驗前管路的正向清洗及反向清洗的功能，開始試驗后儀器根據控制系統的軟件設置自動控制試驗全過程。試驗終止后儀器將自動停機并關閉油路、氣路及加熱基板。

2、控制系統：該系統操作簡便，為整機的控制部分，采用PLC程序模塊控制試驗全過程，軟件系統穩定、可靠。

3、恒溫恒濕系統：該系統分為恒溫恒濕儀及一臺試驗主機箱，全自動控制恒定試驗箱內環境溫度、濕度

六、試驗機安裝條件要求

1、全套儀器總功率為1800W;輸入電源電壓的波動范圍應不超過額定電壓的±10%，電源應有接地保護。

2、周圍無震動、磁場干擾及腐蝕性介質。

3、試驗機體積：控制器350mmL*390mmB*280mmH，

      試驗主機箱560mmL*470mmB*680mmH，

      恒溫恒濕儀360mmL*490mmB*470mmH。

七、產品優勢

QYPFI-01型汽油噴嘴流量損失試驗機 (PFI)試驗數據有較好的重復性、區分性和再現性。整機采用智能化控制，各項參數控制精度高，操作簡單，使用靈活，工作過程一鍵設定自動完成。
