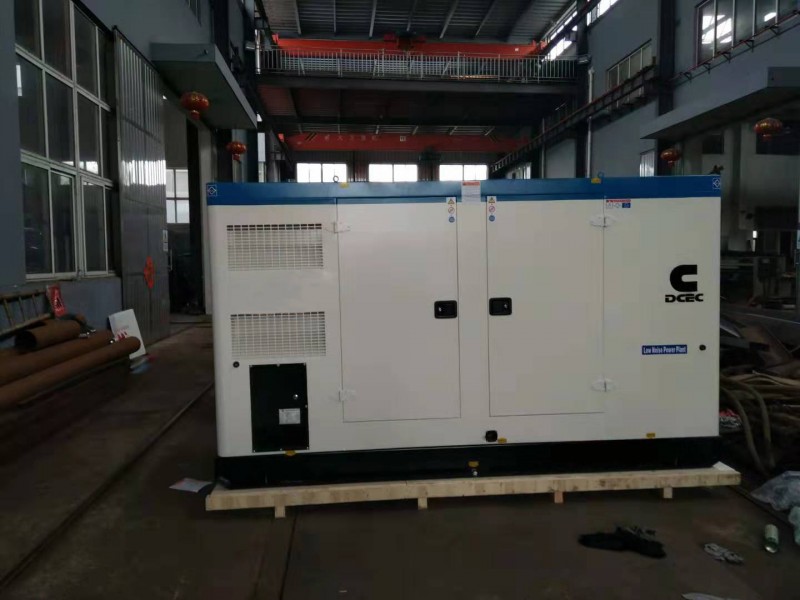

總體描述： Ø 發動機（Cummins康明斯– QSL8.9-G4）-東風康明斯發動機有限公司 Ø 發電機（Cummins康明斯– UCDI274K）-康明斯發電機技術（中國）有限公司 Ø 低噪音箱體 Ø 滿足環境溫度 40C°水箱散熱器，皮帶驅動冷卻風扇，帶風扇安全護罩； Ø 發電機:無刷自勵式交流同步發電機，防護等級IP23，H級絕緣； Ø 24V啟動馬達，配備24V自充電發電機； Ø 寬屏液晶（LCD）中英文集成數字式智能控制屏； 品牌：鄭州眾智 Ø 控制屏具備：高水溫、低油壓、過流、超載、超速 等停機自保護安全聲光預警功能； Ø 發電輸出斷路器（400A）； Ø 干式空氣過濾器、燃油過濾器、機油過濾器、冷卻液過濾器； Ø 鋼制共用底盤配備高效橡膠減震器； Ø 12V高性能鉛酸蓄啟動蓄電池兩只及蓄電池連接電纜； Ø 排煙彎管、波紋減震管、錐形接管、法蘭、工業用9dB消音器及連接用標準件； Ø 隨機資料：柴油機及發電機原廠技術文件、發電機組測試報告、操作說明書。 |
|
|
發電機阻參數 |
|||||||
|
|
額定功率： |
200KW |
|
|||||
|
|
額定電流： |
360A |
|
|||||
|
|
額定輸出電壓： |
交流工頻400/230V三相四線制 |
|
|||||
|
|
額定頻率： |
50Hz |
|
|||||
|
|
額定轉速： |
1500rpm |
|
|||||
|
|
功率因數： |
0.8（滯后） |
|
|||||
|
|
穩態電壓調整率 |
≤±1% |
|
|||||
|
|
穩態頻率調整率 |
≤1% |
|
|||||
|
|
電壓波動率 |
≤±0.5% |
|
|||||
|
|
頻率波動率 |
≤0.25% |
|
|||||
|
|
瞬態電壓調整率及電壓穩定時間 |
-15%~+20%，≤0.5~1.0秒 |
|
|||||
|
|
瞬態頻率調整率及頻率穩定時間 |
+10%~-7%，≤1秒 |
|
|||||
|
|
線電壓波形正弦性畸變率 |
≤5％ |
|
|||||
|
|
冷態到熱態的電壓變化率 |
≤額定電壓的±2% |
|
|||||
|
|
電壓整定范圍 |
95%~105%額定電壓 |
|
|||||
|
|
穩態調速率 |
≤5% |
|
|||||
|
|
瞬態調速率 |
≤8% |
|
|||||
|
|
轉速穩定時間 |
≤3秒 |
|
|||||
|
|
機組自動啟動的成功率 |
≥99% |
|
|||||
|
|
穩態調速率 |
≤5% |
|
|||||
|
|
瞬態調速率 |
≤8% |
|
|||||
|
|
轉速穩定時間 |
≤3秒 |
|
|||||
|
發動機參數 |
|
|||||||
|
發動機型號 |
QSL8.9-G4 |
|
||||||
|
發動機生產商 |
DCEC Cummins東風康明斯發動機有限公司 |
|
||||||
|
排放標準 |
國3排放標準 |
|
||||||
|
發動機額定備用功率 |
235kw/258kw |
|
||||||
|
發動機結構 |
直立6缸，四沖程，廢氣渦輪增壓，水空中冷 |
|
||||||
|
發動機冷卻方式 |
滿足環境溫度40攝氏度水箱散熱器，皮帶驅動冷卻風扇，帶風扇安全護罩 |
|
||||||
|
燃油系統 |
高壓共軌系統 |
|
||||||
|
啟動方式 |
24V直流電啟動，并配有充電發電機 |
|
||||||
|
潤滑方式 |
壓力潤滑和飛濺潤滑 |
|
||||||
|
發動機總排量 |
8.9L |
|
||||||
|
缸徑×行程 |
114mm×145mm |
|
||||||
|
潤滑系統 |
|
|||||||
|
機油容量： |
30L |
|
||||||
|
機油消耗量： |
≤4 g/Kw.h |
|
||||||
|
額定轉速油壓： |
345-483kPa |
|
||||||
|
冷卻系統 |
|
|||||||
|
節溫器打開溫度： |
82-93℃ |
|
||||||
|
最高水溫： |
104℃ |
|
||||||
|
交流發電機參數 |
|
|||||||
|
型號： |
UCDI274K |
|
||||||
|
生產商： |
康明斯發電機技術（中國）有限公司 |
|
||||||
|
類型： |
封閉、防滴自通風保護、無刷勵磁、自調節、帶自動電壓調節器的旋轉無刷同步發電機 |
|
||||||
|
發電機容量： |
功率200KW |
|
||||||
|
相數： |
3 |
|
||||||
|
接線方式： |
三相四線，Y型繞接 |
|
||||||
|
軸承數： |
1 |
|
||||||
|
功率因數： |
0.8 |
|
||||||
|
海拔要求： |
≤1000m |
|
||||||
|
勵磁方式： |
無刷自勵磁 |
|
||||||
|
調壓方式 |
AVR自動調壓 |
|
||||||
|
絕緣等級/溫升等級： |
H/H |
|
||||||
|
電話影響系數TIF： |
＜50 |
|
||||||
|
電話諧波系數THF： |
＜2% |
|
||||||
|
穩態電壓調整率： |
≤±1% |
|
||||||
