產品簡介

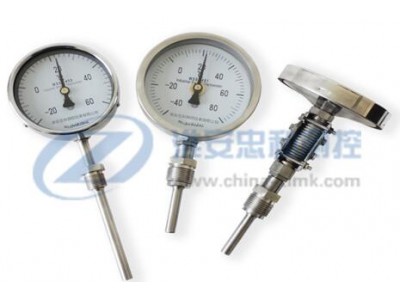

WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測指針式儀表，其檢測溫度范圍在-80~500℃，主要用于直接測量各種生產過程中的液體、蒸汽和氣體介質的溫度。雙金屬溫度計表盤形式有軸向、徑向、135°角型和萬向之分，每種可根據用戶現場安裝于觀察位置選定。而雙金屬溫度計可以根據現場使用環境和控制需要又可以做成電接點雙金屬溫度計、耐震雙金屬溫度計、遠傳雙金屬溫度計和防爆電接點雙金屬溫度計等系列產品，由于其具有安裝維護方便、形式多樣等特點被廣泛應用于鋼鐵、冶金、石油、化工、環保、食品、水處理等需要對溫度的測量和控制的場合。
主要特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；
多種結構形式，可滿足不同要求。
工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所對應的溫度值。
技術參數
執行標準：JB/T8803-1998 GB3836-83
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5， 2.5（表盤60）
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的絕對值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2
溫度范圍的選擇：雙金屬溫度計作為指針式溫度計，其最大量程范圍的選擇應該為正常工作溫度的1.5~2倍 ，最小量程范圍應該是最大與最小值之和大于50℃
測溫范圍
|
測量范圍℃
|
適用范圍
|
|
工業、商業
|
實驗室、小型
|
|
-80～+40
|
√
|
√
|
|
-40～+80
|
√
|
√
|
|
0～50
|
√
|
√
|
|
0～100
|
√
|
√
|
|
0～150
|
√
|
√
|
|
0～200
|
√
|
√
|
|
0～300
|
√
|
√
|
|
0～400
|
√
|
√
|
|
0～500
|
√
|
√
|
正常工作天氣條件
|
工作場所
|
溫度℃
|
相對濕度%
|
|
掩蔽場所
|
-25～+55
|
5～100
|
|
戶外場所
|
-40～+85
|
5～100
|
|
形式
|
A
|
B
|
C
|
E
|
L
|
d
|
|
軸向型
|
65
|
23
|
73
|
-
|
75
100
150
200
300
400
500
750
1000
|
Φ6
Φ8
Φ10
|
|
105
|
23
|
73
|
-
|
|
155
|
23
|
73
|
-
|
|
徑向型
|
65
|
50
|
110
|
34
|
|
105
|
50
|
110
|
34
|
|
105
|
50
|
110
|
34
|
|
135°向型
|
105
|
23
|
85
|
-
|
|
155
|
23
|
85
|
-
|
|
萬向型
|
105
|
23
|
178
|
120
|
|
155
|
23
|
178
|
120
|
安裝固定形式
可動外螺紋管接頭
|
M
|
H
|
SW
|
d
|
|
M16×1.5
|
12
|
18
|
Φ6
Φ8
Φ10
|
|
M20×1.5
|
16
|
22
|
|
M27×2
|
20
|
30
|
|
NPT1/4
|
15
|
18
|
|
NPT1/2
|
19
|
22
|
|
NPT3/4
|
25
|
30
|
可動內螺紋管接頭
|
M
|
H
|
SW
|
d
|
|
M16×1.5
|
12
|
18
|
Φ6
Φ8
Φ10
|
|
M20×1.5
|
16
|
22
|
|
M27×2
|
20
|
30
|
|
NPT1/4
|
15
|
18
|
|
NPT1/2
|
19
|
22
|
|
NPT3/4
|
25
|
30
|
固定螺紋管接頭
|
M
|
H
|
SW
|
d
|
|
M16×1.5
|
12
|
18
|
Φ6
Φ8
Φ10
|
|
M20×1.5
|
16
|
22
|
|
M27×2
|
20
|
30
|
|
NPT1/4
|
15
|
18
|
|
NPT1/2
|
19
|
22
|
|
NPT3/4
|
25
|
30
|
卡套螺紋接頭
|
M
|
H
|
SW
|
d
|
|
M12×1.5
|
15
|
19
|
Φ6
|
|
M16×1.5
|
15
|
22
|
Φ8
|
|
M20×1.5
|
16
|
24
|
Φ10
|
卡套法蘭接頭
|
D
|
D0
|
D1
|
SW
|
d0
|
d
|
|
Φ60
|
Φ42
|
Φ24
|
Φ22
|
Φ9
|
Φ8 Φ10
|
固定法蘭
|
D
|
D1
|
D2
|
H
|
d0
|
d
|
|
Φ105
|
Φ75
|
Φ55
|
Φ16
|
Φ14
|
Φ8
Φ10
|
v備注：可提供ANSI、JB、HG等標準法蘭。
選型編碼
|
TL-
|
|
特雷默克儀表公司標識
|
| 系列號 |
WSS |
|
雙金屬溫度計 |
| 表盤公稱直徑 |
-3 |
|
Φ60 |
| -4 |
|
Φ100 |
| -5 |
|
Φ150 |
| 表盤形式 |
0 |
|
軸向（直型） |
| 1 |
|
徑向（角型） |
| 2 |
|
135°向（鈍角型） |
| 8 |
|
萬向（可調角型） |
| 安裝固定形式 |
0 |
|
無固定裝置 |
| 1 |
|
可動外螺紋 |
| 2 |
|
可動內螺紋 |
| 3 |
|
固定螺紋 |
| 4 |
|
固定法蘭 |
| 5 |
|
卡套螺紋 |
| 6 |
|
卡套法蘭 |
| 保護形式 |
- |
|
普通型 |
| W |
|
防護型 |
| F |
|
防腐型桿材質316L 如是F4為不銹鋼桿外包聚四氟乙烯 |
型號及規格
軸向型雙金屬溫度計
|
型號
|
測溫范圍
|
精度等級
|
保護管材料
|
規格
|
安裝固定形式
|
|
D
|
L
|
|
WSS-330
|
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
|
1.5
|
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
Φ60
|
75
100
150
200
300
400
500
750
1000
|
無固定裝置
|
|
WSS-440
|
Φ100
|
|
WSS-500
|
Φ150
|
|
WSS-301
|
Φ60
|
可動外螺紋
|
|
WSS-401
|
Φ100
|
|
WSS-501
|
Φ150
|
|
WSS-302
|
Φ60
|
可動內螺紋
|
|
WSS-402
|
Φ100
|
|
WSS-502
|
Φ150
|
|
WSS-303
|
Φ60
|
固定螺紋
|
|
WSS-403
|
Φ100
|
|
WSS-503
|
Φ150
|
|
WSS-304
|
Φ60
|
固定法蘭
|
|
WSS-404
|
Φ100
|
|
WSS-504
|
Φ150
|
|
WSS-305
|
Φ60
|
卡套螺紋
|
|
WSS-405
|
Φ100
|
|
WSS-505
|
Φ150
|
|
WSS-306
|
Φ60
|
|
WSS-406
|
Φ100
|
卡套法蘭
|
|
WSS-506
|
Φ150
|
