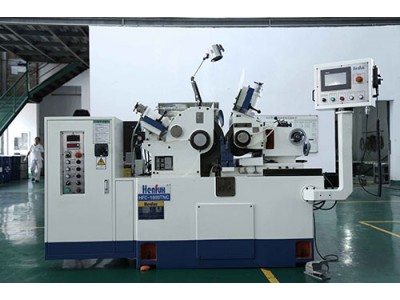

興富祥HFC-1206HNC 1軸高液靜壓數控無心磨床
-----用途、原理、結構及特點
Ø 設備構成與控制
該設備根據加工與精度要求設計成1軸專用數控無心磨床，由床身、砂輪主軸頭、導輪架、導輪主軸頭、砂輪修整座、導輪修整座、工作臺進給系統、液壓系統、潤滑系統等部分組成。 工作臺伺服進給為Y1軸，機械進給精度0.001mm，砂輪，導輪修整采用油缸仿形手動修整。簡單的控制界面，簡單的加工參數，非專業人士稍作培訓也能勝任加工生產，大大減少專業的人力資源的投入，并降低人力資源成本。
Ø 設備性能與工藝
l 砂輪、導輪液壓修整器，采用高級耐磨鑄鐵經自然時效后精密加工刮研，結合高精度滾珠絲杠副，交叉滾子導軌，融匯國外制造工藝，經海外特訓專業技術人員精心裝配而成。微量進給無爬行，機械定位精度高，隨動性好，是機床精度重要保證之一。
l 工作臺進給機構采用高精度滾珠絲杠副與V型導軌組合，導軌面硬度為HRC50，堅硬耐磨損而且不易變形，配合高分辨率伺服驅動單元，并配置有位移傳感器實時位置反饋，結合閉環模糊化程序處理，微量進給精度高、穩定性好、受環境影響較少等優點。
l 操作界面和控制程序都為本公司開發，程序成熟穩定、操作界面數據為全中文注釋，簡單易學。通過界面監控設備的運行情況，記錄歷史報警數據，給維修維護帶來了極大的方便。結合無心磨床的特點設計有運行監控界面，參數設置，參數預覽，手動操作，故障報警等界面,臺達高精度A2伺服、配觸摸屏、海德漢光刪尺，進刀準穩定性好。
l 綜合布線，考慮到設備的移位搬運，電控箱和操作箱設計與床身為一體，電線電纜采用暗敷方式，水泵電機與機床間設有轉接端子，方便維修和檢查?；顒泳€槽內電纜采用專用電纜，抗彎能力強、抗勞性好，不易折斷等特點。
Ø 砂輪、導輪主軸均采用高精密靜壓主軸
l 砂輪主軸和軸承經高精密研磨，融匯國內外制造工藝，經專業人士精心裝配而成、旋轉精度在0.002mm以內，承載能力大，精度持續性好，抗震能力強，砂輪轉速1950轉/分鐘，能有效適應高精度磨削加工場合。
l 主軸采用日本高級SNCM-21H合金鋼，經調質、滲碳熱處理之后再經電腦控制深冷處理，其表面硬度達到HRC-62°以上，單邊有效硬化層達1.5mm以上，之后經多次精密研磨，精度高、剛性強、不易變形，使用壽命可達10年以上。主軸組裝完成后，均經動平衡試驗校正。
l 導輪主軸傳動采用伺服馬達傳遞動力，獲得低速大轉矩速度隨動控制，轉動精度高，低速無爬行，調速范圍寬，線速1-300轉任意調整，適應不同工件直徑線速度需求。
Ø 床身工藝
床身機體采用高級米漢納鑄鐵,經正?；療崽幚砑白匀粫r效處理，以穩定內部結構，合理的力學設計和優良的材質確保在使用過程中永不變形且堅固耐磨。
Ø 主軸循環油系統
主軸自動潤滑循環油與油壓修整裝置為同一液壓站，外置油箱，清洗換油方便，主軸循環油經多級過濾和調壓裝置，確保主軸使用壽
----機床參數：
準工作臺工作直徑
φ1～φ35mm
特別工作臺工作物直徑（選配）
Φ30～φ60mm
研磨輪尺寸（外徑×寬×內徑）
φ305×150×φ120
調整輪尺寸(外徑×寬×內徑）φ205×150×φ90
研磨輪轉速1950 R.P.M
調整輪轉速1～ 300R.P.M
砂輪驅動馬達7.5HP(5.5kw)AC380V/50HZ
調整輪驅動馬達2.6HP（2.0kW）AC200V/50HZ
油壓泵驅動馬達1HP(0.75kw )AC380V/50HZ
冷卻泵驅動馬達1/8 HP(90w)AC380V/50HZ
調整輪進刀手輪3.5mm/每轉 0.02mm/每刻度
工作臺進給Y1軸伺服單元AC200V 1.5KW
工作臺定位精度0.001mm
砂輪、調整輪修整
手動進刀修整每格進刀0.01mm
調整輪傾斜角度+6°～-3°
調整輪迂轉角度±6°
機械尺寸(L×W×H)1800×1400×1450mm,
裝箱尺寸(L×W×H)2000×1700×1800mm,
機械重量2050Kg
裝箱重量2500Kg
---驗收及發貨
Ø 制造廠家負責主導全程驗收工作，甲方負責協作。
Ø 甲方必須在交機前將足夠檢測數量的零件不少于100支，工件技術要求（見附圖）的合格件寄到乙方工廠。
Ø 制造廠家按甲方提供的圖紙及提供零件進行打樣。
Ø 甲方安排人員3～4人到制造廠家現場預驗收，時間為一周，設備合格后甲方簽字確認，乙方即可安排發貨。
Ø 機床到達用戶工廠后，甲方負責開箱并將機床就位，準備好電源等事項，通知乙方到工廠進行安裝調試并做終驗收。
Ø 終驗收——用戶現場(該項目為交鑰匙工程)
l 機床精度檢測：按照乙方出具的機床精度檢驗表進行檢測。
l 乙方按甲方之前提供的圖紙: （見附圖） 及提供零件進行打樣，乙方做到甲方提供磨削產品要求合格。
l 尺寸精度檢測合格后，乙方安排技術人員對客戶的操作、維護、維修等人員進行培訓，培訓時間不少于3個工作日。
l 精度檢測、培訓、試件加工合格后雙方簽字驗收。
---售后安裝調試
Ø 興富祥負責全程安裝及調試服務。
Ø 興富祥客服人員在機床到達客戶處后，開始在客戶的協助下安裝調試，直到客戶驗收合格即算調試完畢。
Ø 興富祥客服人員應向客戶說明清楚注意事項，現場演示。
Ø 甲方在使用過程中發現機器有故障應在第一時間通知乙方，在電話溝通不能清除故障的情況下乙方應在48小時之內抵達甲方工廠。
Ø 整機質保一年。在此期間，若在正常操作和保養的情況下，產品發生損壞的乙方予以免費維修或更換（除液壓油過濾芯等消耗品不屬于保修范圍），因人為因素（因不良操作）造成的損壞和不在質保期內的維修，需另收費用。
