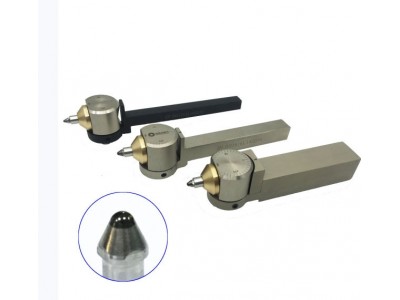

賽萬特 內孔金剛石滾壓頭 提高表面光潔度

一、概 要：

利用金剛石在金屬表面擠壓，提高表面粗糙度、優異的廣泛使用性、可以提高實現硬度材

料的加工等有點。對工件材料硬度在 HRC65 以下的有色金屬都可以加工，但不適宜加工如鋁銅

等硬度的材料。

由于刀具前端金剛石屬于脆性材質，不宜斷續加工。

刀具內部采用可調壓力裝置。力是通過這套壓力裝置傳遞的，所以加工前需將壓力調至合

適位置才能加工。

滾壓時需要冷卻液 可使用粘度較低的冷卻液

請?jiān)敿?xì)閱讀使用說明書并參照說明書正確使用刀具，以免給您造成不必要的麻煩！

二、結構說明：

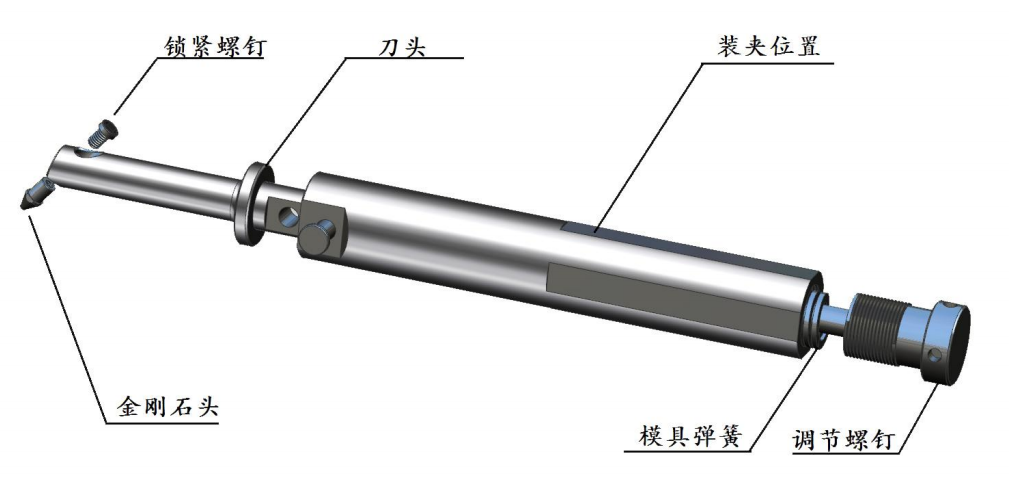

1，超精金剛石擠壓型滾壓工具結構

賽萬特 內孔金剛石滾壓頭 提高表面光潔度

a、 刀具整體結構見上圖；

b、 滾壓工具內部設有彈簧壓力調節裝置，其壓縮量根據彈簧規格而定；

c、 通過縱向進刀量來調節金剛石頭的壓入量，使金剛石頭的壓入量為 0.005-0.02mm，實現最

佳的表面粗糙度；

d、 刀具可直接裝夾在車床的刀架上或者其他機床上，工件旋轉，刀具進給加工；

e、 金剛石擠壓頭加工時，一定要使用冷卻液；

f、 當需要更換其中的配件時請按照上圖拆卸即可。

注意：上表的加工條件為準，由于工件前一道工序的加工精度，

硬度及要求的精密加工精度不同，所以加工條件可以變化。

四、切削液選配：

工件材質   澗滑油     比例

鋼件     機油加柴油   3:7

鑄鐵     機油加柴油   3:7

五、維護與保養：

1，更換易損件說明

此滾壓刀具金剛石為易損件，當需要更換時先去緊定螺釘，然后金剛石球頭取下來即可更換。

2，由于滾壓頭加工時產生微小粉塵，必需保持工具工作部位的清潔，潤滑。經常清洗清理金剛

石頭。

3,潤滑液循環使用時，請使用過濾裝置，過濾網與精密加工表面的粗糙相對應，建議使用 5-40um。

六、注意事項：

1，為了獲得合理的滾壓余量，應根據工件本身情況（主要是材質、硬度、滾壓前表面的粗糙度）

有所選擇。故批量加工前應試加工 2-3 件，求出適合的滾壓值。

2，工件必須有足夠的壁厚，若壁厚太薄，應在減少壁厚之前滾壓?；蛴幸粋€(gè)型架來支撐內部或

周邊。

3，滾壓部位不宜有較深的刀痕，刀紋應均勻、松弛。
