一，概述：主要用來用于實時監測綜采液壓支架的支撐工作阻力，以便掌握該工作面的工作壓力和支架支護質量，是煤礦工作面礦壓“三量”觀測必選儀器設備之一。由量程為60Mpa抗沖壓式壓力表（壓力表直徑是60mm）和外殼體及標準配件綜采插接頭組成，顯示壓力表不銹鋼外殼，；具有操作方便、穩定性好、使用壽命長等特點。

二，技術特點：

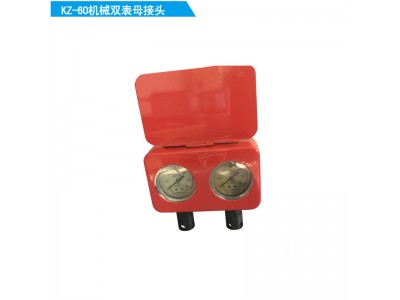

煤礦支架耐震壓力表一架雙表KZ-60由高強度、抗靜電外殼和高性能抗震壓力表組成，具有體積小、重量輕、使用方便、顯示直觀、可長期在井下使用，無需維護等特點。綜采支架測壓檢測綜采支架的多個支撐點的工作阻力。 外殼采用1.5mm的冷軋鋼板沖壓成形;外殼表面進行噴塑處理，外形美觀簡潔;壓力表采用硅油填充表內，綜采表，防震耐磨，延長使用壽命，雙針綜采表，接口方式根據用戶的實際需求定做。

三，煤礦支架耐震壓力表一架雙表KZ-60主要技術參數：

1.量程：0～60MPa；

2.顯示方式：指針刻度式；

3.精度：2.5級；

4.測量通道：1點（單表）、2點（一架雙表）可訂做

5.重量：0.7Kg（單表）1.2Kg（一架雙表）

6、外殼材質：沖壓不銹鋼

7、表內：硅油填充

8、接口方式：KJ10/DN10

四、徑向壓力表特點：非常便于安裝，特別適合安裝在減壓閥上，廣泛應用于各種水系統、化工、煤礦等行業。壓力表的殼體一般為不銹鋼，表面材質玻璃，壓力表元件有彈簧管等。彈簧管在壓力

和真空作用下，產生彈性變形引起管端位移，其位移通過機械傳動機構進行放大，傳遞給指示裝置，再由指針在刻有法定計量單位的分度盤上指出被測壓力或真空量值。

徑向壓力表的用途極為普遍，它幾乎遍及所有的工業流程和科研領域。在熱力管網、油氣傳輸、供水供氣系統、車輛維修保養廠店等，壓力表應用隨處可見。它主要用來測量介質的壓力。

五、徑向壓力表安裝注意事項編輯

（1）安裝位置應符合安裝狀態的要求，表盤一般不應水平放置，安裝位置的高低應便于工作人員觀測。

（2）安裝處與測壓點的距離應盡量短，要保證完好的密封性，不能出現泄漏現象。

（3）在安裝的徑向壓力表前端應有緩沖器；為便于檢驗，在儀表下方應裝有切斷閥；當介質較臟或有脈沖壓力時，可采用過濾器、緩沖器和穩壓罐等。
