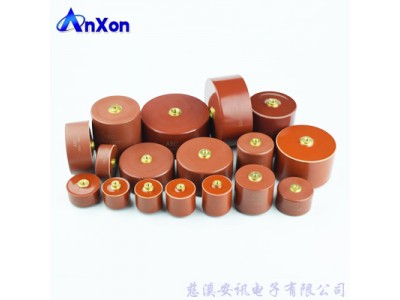

安訊螺栓型圓柱體螺母端子超高壓陶瓷電容器

高壓陶瓷電容器，就是以陶瓷材料為介質的電容器。高壓瓷片電容器的主要特點---耐壓高，電壓有3.6KV,6.5KV, 7.2KV, 10KV, 12KV, 13KV, 15KV, 20KV, 24KV, 25KV, 30KV, 35KV, 36KV, 40KV, 50KV, 60KV,70KV, 80KV, 100KV, 120KV, 150KV等，用于各種交流直流高壓電路場合。

常見的一類電容陶瓷材質有：NPO、C0G, UJ, SL, N4700等，該類陶瓷電容溫度系數的變化是確定的，容量和溫度存在一個線性關系。頻率特性和電壓特性也非常好，但因介電常數不高，所以容量做不大。

常見的二類電容陶瓷材質有：Y5R,Y5P,Y5T,Y5S,Y5U,Y5V等，二類陶瓷材質其溫度是非線性的，容量可以很大，但頻率和溫度卻不恒定。

安訊高壓陶瓷電容可根據客戶要求定制，采取內部并聯或者串聯的設計做到高電壓，大容量，高工作頻率，高耐受沖擊電壓，超低局放等要求，可滿足客戶的不同需求。

安訊螺母電極端子系列的圓柱形超高壓陶瓷電容已經廣泛應用于送電、配電系統的電力設備和處理脈沖能量的設備中，如：功率補償、限流、濾波、計量、儲能以及分電壓等產品中。電力系統的特殊性：交流、高電壓、高頻、處于室外環境 (-40°C到+60°C)、雷擊、大電流等等，在惡劣環境，要求電容具有超強的穩定性，即變化率要?。煌瑫r(shí)，計量，分電壓等，產品要求高精密度，這對處于這種環境下的高壓陶瓷電容器的局部放電量有著極為苛刻的要求。安訊高壓陶瓷電容具有優良的充放電性能，耐壓高，頻率特性好，能承受高沖擊電壓，超低局放等特點，有交流和直流應用供客戶選擇。

• 額定電壓范圍 (V): 3.6KVrms -70KVrms, 10KVdc-150KVdc

• 耐壓范圍: 6KVrms-50KVrms, 20KVdc-200KVdc

• 沖擊電壓范圍: 45KVdc-225KVdc

• 容量范圍: 10pF - 100000pF

• 工作頻率范圍: 50HZ-1000MHZ

• 主要陶瓷介質: K100, K150, K300, K650, K850, K1000, K1500, NPO, COG, N4700, Y5R, Y5S, Y5T, Y5P, Y5U, Y5V

產品主要應用

1.用于高功率脈沖電源、粒子加速器、電磁微波裝備、激光光電裝備、電子信息裝備，雷達探測、無損檢測X_RAY/CT機械、物質探測，靜電除塵電場、各類特種脈沖電源等。
2.供應電力，接受電力設備的斷續器，電容式互感器，耦合器，斷路器，零相檢測，遮斷器，避雷器，高電壓測定設備的分壓元素，其他使用交流高電壓的電路。
3.激光設備的高電壓電源電路、定向能/高能激光源。
4.各種測定設備的高電壓電源電路或其他直流高電壓電源電路。

5.電源儲能、分壓倍壓及保護電路中。

常用規格

電壓: 10KV, 15KV, 20KV, 24KV, 30KV, 35KV, 40KV, 50KV, 80KV, 100KV, 150KV

15Kvdc, 20Kvdc, 30Kvdc, 40Kvdc, 50Kvdc, 60Kvdc, 100Kvd

10Kvrms, 15Kvrms, 20Kvrms, 24Kvrms, 28Kvac, 35Kvac, 42Kvac, 70Kvac

耐壓: 12Kvac, 18Kvac, 24Kvac, 33Kvac, 42Kvac, 50Kvac, 80Kvac

容量: 20pf, 40pf, 68pf, 80pf, 100pf (101), 140pf, 190pf (191), 280pf, 370pf, 400pf, 440pf (441), 500pf (501), 560pf (561), 590pf (591), 700pf, 750pf, 1000pf (102), 1300pf, 1400pf, 1500pf (152), 1700pf, 1900pf, 2000pf (202), 2200pf (222), 2500pf, 2700pf (272), 2800pf, 3000pf (302), 3300pf (332), 3500pf (352), 4000pf, 4500pf (452), 5000pf, 5300pf, 6000pf (602), 8000pf, 10nf (103)

10kv: 560pf, 1200pf, 2800pf, 5000pf

12Kvac: 20pf, 40pf, 1000pf

24Kvac: 15pf, 38pf, 110pf, 150pf, 300pf, 500pf, 750pf, 1000pf

15kv: 250pf, 500pf, 560pf, 750pf, 1000pf, 1500pf, 1800pf, 1900pf, 2000pf, 2200pf, 2500pf, 2700pf, 3300pf, 3700pf, 4000pf, 4700pf, 5000pf, 5300pf, 5600pf, 7000pf, 10000pf

20kv: 68pf, 100pf, 200pf, 250pf, 280pf, 400pf, 500pf, 560pf, 700pf, 750pf, 880pf, 1000pf, 1300pf, 1400pf, 1500pf, 1700pf, 2000pf, 2200pf, 2500pf, 3000pf, 3300pf, 3700pf, 4000pf, 4700pf, 5000pf, 5200pf, 6000pf, 6800pf

30kv: 100pf, 200pf, 250pf, 400pf, 500pf, 510pf, 560pf, 590pf, 700pf, 820pf, 940pf, 1000pf, 1120pf, 1200pf, 1500pf, 1700pf, 2000pf, 2100pf, 2200pf, 2500pf, 2700pf, 3000pf, 3300pf, 3500pf, 3900pf, 4700pf, 5000pf, 6000pf, 6800pf, 8000pf, 10000pf

35kv: 1500pf, 2700pf, 3000pf, 3800pf, 4500pf, 5600pf, 6000pf

40kv: 100pf, 120pf, 130pf, 140pf, 150pf, 160pf, 200pf, 250pf, 300pf, 330pf, 390pf, 400pf, 440pf, 500pf, 700pf, 750pf, 780pf, 850pf, 1000pf, 1200pf, 1300pf, 1400pf, 1500pf, 1600pf, 1700pf, 2000pf, 2400pf, 2500pf, 2600pf, 3000pf, 3300pf, 4700pf, 5000pf, 5600pf, 6000pf

45kv: 570pf, 710pf

50kv: 20pf, 100pf, 200pf, 280pf, 370pf, 400pf, 410pf, 500pf, 560pf, 600pf, 700pf, 750pf, 850pf, 1000pf, 1100pf, 1300pf, 1350pf, 1500pf, 1650pf, 1700pf, 1800pf, 2000pf, 2100pf, 3000pf, 4000pf, 4800pf, 5000pf

60kv: 195pf, 375pf, 500pf, 700pf, 850pf, 1000pf, 1200pf, 3000pf

80kv: 1000pf, 2000pf

100kv: 500pf, 675pf, 700pf, 750pf, 825pf, 1000pf

可以替代 AVX, Murata, TDK, VISHAY, HVCA, CKE, MTC, Morgan Ceramics and etc...

AVX HP / HW / HK / HD / HE 系列

EPCOS TDK TSF / H / GA / FD / MD / UHV / FHV 系列

Murata DHS 系列
