型號
|
GB-ER
|
||
|
有效測量長度（ML:mm）
|
50/100/150/200/250/300/350/400/450/500/550/600/
650/750/850/950/1050/1250/1400/1600/1850/2050/2200 mm |
||
|
刻度尺長度
|
刻度尺全長
|
ML + 104mm (50 to 200mm) ,ML + 120mm (250 to 2200mm)
|
|
|
最大行程
|
ML + 14mm (50 to 200mm),ML + 30mm (250 to 2200mm)
|
||
|
有無中央固定片
|
無 (50 to 950mm)，有(1050 to 2200mm)
|
||
|
精度在20 °C的環境下
|
(5 + 5L / 1000) μm
|
||
|
原點
|
標準：中央1處或任意1點（A/B相位同期）
|
||
|
安裝容許誤差
|
± 0.1mm
|
||
|
溫度膨脹系數
|
（11±1）*10-6 /°C
|
||
|
操作溫度
|
0～+40°C
|
||
|
儲存溫度
|
-20～+50°C
|
||
|
讀取頭電纜線長度
|
0.5m
|
||
|
電纜線長度
|
3m
|
||
|
保護設計等級
|
刻度尺：等同IP65,接口單元：等同IP30
|
||
|
輸入電源/輸出信號
|
輸出信號
|
A/B/Z相位
|
|
|
電源（V）
|
DC+5V±5%
|
||
|
連接器
|
D-sub 9 pin
|
||
|
解析度
|
0.5μm
|
||
|
應答速度
|
刻度尺信號
|
60m/min
|
|
|
原點信號
|
60m/min
|
||
|
消耗電流（mA）
|
200mA
|
||
|
型號
|
有效長度（L）
|
中間腳板
|
連接電纜型號
|
電纜長度
|
|
|
GB-005ER
|
50mm
|
無
|
CH04-03C
|
3m
|
|
|
GB-010ER
|
100mm
|
||||
|
GB-015ER
|
150mm
|
||||
|
GB-020ER
|
200mm
|
||||
|
GB-025ER
|
250mm
|
||||
|

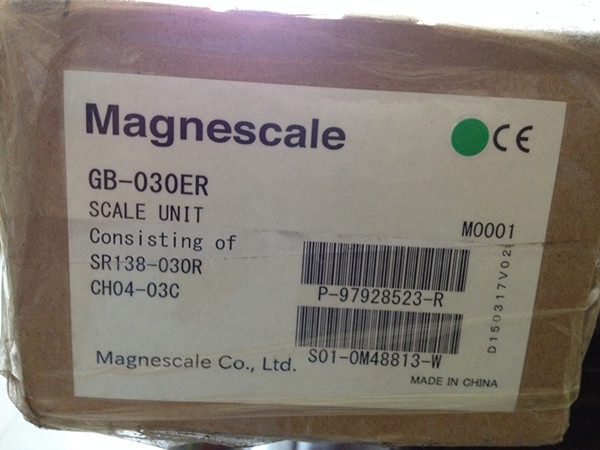

GB-030ER
|
300mm
|
||||
|
GB-035ER
|
350mm
|
||||
|
GB-040ER
|
400mm
|
||||
|
GB-045ER
|
450mm
|
||||
|
GB-050ER
|
500mm
|
||||
|
GB-055ER
|
550mm
|
||||
|
GB-060ER
|
600mm
|
||||
|
GB-065ER
|
650mm
|
||||
|
GB-075ER
|
750mm
|
||||
|
GB-085ER
|
850mm
|
||||
|
GB-095ER
|
950mm
|
||||
|
GB-105ER
|
1050mm
|
有
|
|||
|
GB-125ER
|
1250mm
|
||||
|
GB-140ER
|
1400mm
|
||||
|
GB-160ER
|
1600mm
|
||||
|
GB-185ER
|
1850mm
|
||||
|
GB-205ER
|
2050mm
|
||||
|
GB-220ER
|
2200mm
|
||||
