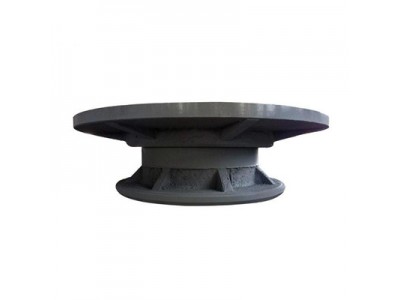

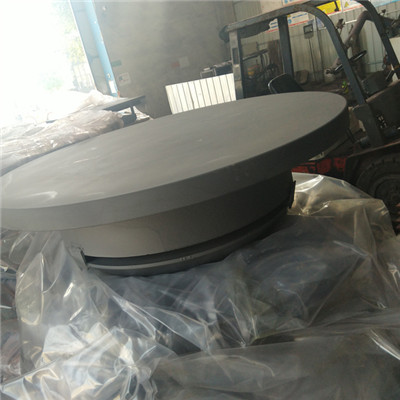

球鉸支座，是在國標球型支座的基礎上逐步升華的產物。它們能夠滿足橋梁、建筑，尤其是鋼結構工程對節點支座性能需要。球鉸支座分為固定型，單向位移型和雙向位移型三種形式。

 按結構形式可分為：縱向網架節點支座、多向網架節點支座和固定型網架節點支座。網架節點支座位移由上支座板或下座板與平面四氟板之間的滑動來實現。

優點：此種支座采用面接觸，接觸面大，壓強低，傳力均勻，故體積小，用鋼量小。體積小，高度低,其力學核算簡圖與總體核算簡圖相一致，不會造成或削減力學核算模型與實際結構的差錯。可萬向承載,即可承受壓力、拔力、任意方向的剪力、可根據要求設計，一般系列化產品為500~80000KN。

鋼結構網架支座技術參數：支座豎向承載力分為300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四個級別。支座的抗水平力為豎向承載力的20%。支座抗豎向拉力：GKQZ型、GJQZ型抗豎向拉力為豎向承載力的20%；GKGZ型、GJGZ型抗豎向拉力為豎向承載力的30%。設計轉角為0.08rad（可根據用戶要求另行設計）支座的徑向位移量±20mm-±50mm，環向位移量±60mm-±100mm；

用途：

        公路、城市橋梁、高架橋、大跨度的體育館、鋼結構、水利工程等



     適用于大跨度空間結構及大跨度橋，特別適用于寬橋、曲線橋、斜橋，尤其適用于高烈度地震區的工程結構。
