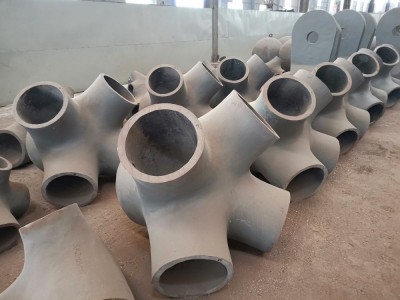

空間網(wǎng)格結(jié)構(gòu)中桿件匯交密集、受力復(fù)雜且可靠性要求高的關(guān)鍵部位節(jié)點可采用鑄鋼節(jié)點。鑄鋼節(jié)點的設(shè)計和制作應(yīng)符合國家現(xiàn)行有關(guān)標準的規(guī)定。
焊接結(jié)構(gòu)用鑄鋼節(jié)點的材料應(yīng)符合現(xiàn)行國家標準《焊接結(jié)構(gòu)用碳素鋼鑄件》GB 7659的規(guī)定，必要時可參照國際標準或其他國家的相關(guān)標準執(zhí)行；非焊接結(jié)構(gòu)用鑄鋼節(jié)點的材料應(yīng)符合現(xiàn)行國家標準《一般工程用鑄造碳鋼件》GB／T11352的規(guī)定。
鑄鋼節(jié)點的材料應(yīng)具有屈服強度、抗拉強度、伸長率、截面收縮率、沖擊韌性等力學性能和碳、硅、錳、硫、磷等化學成分含量的合格保證，對焊接結(jié)構(gòu)用鑄鋼節(jié)點的材料還應(yīng)具有碳當量的合格保證。

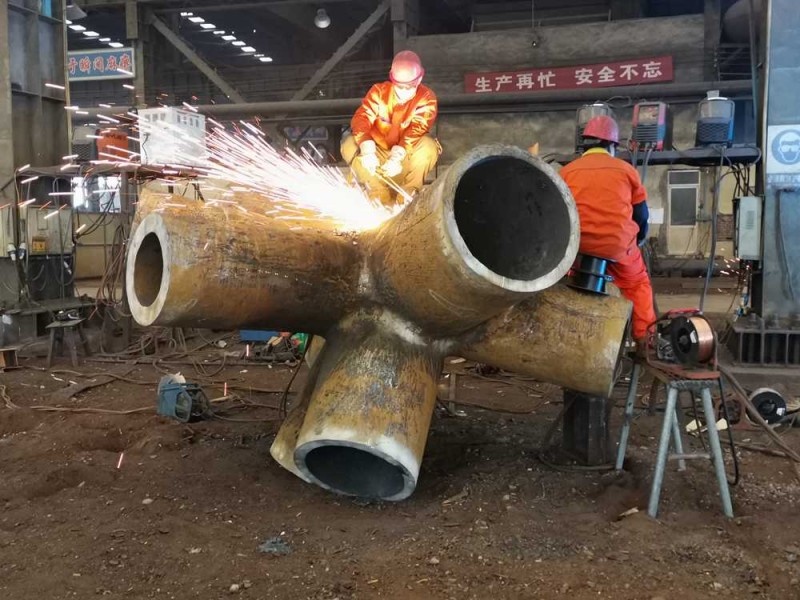

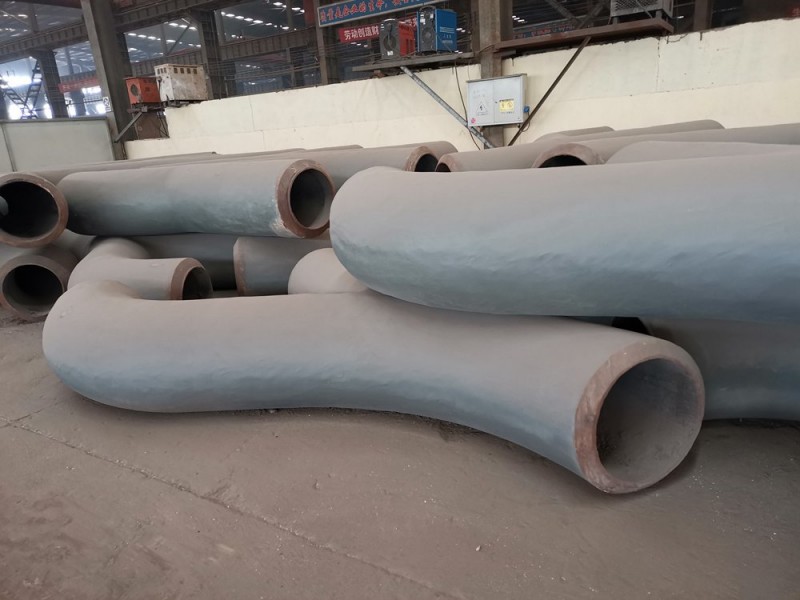

鑄鋼節(jié)點設(shè)計時應(yīng)根據(jù)鑄鋼件的輪廓尺寸選擇合理的壁厚，鑄件壁間應(yīng)設(shè)計鑄造圓角。制造時應(yīng)嚴格控制鑄造工藝、鑄模精度及熱處理工藝。
鑄鋼節(jié)點設(shè)計時應(yīng)采用有限元法進行實際荷載工況下的計算分析，其極限承載力可根據(jù)彈塑性有限元分析確定。當鑄鋼節(jié)點承受多種荷載工況且不能明顯判斷其控制工況時，應(yīng)分別進行計算以確定其最小極限承載力。極限承載力數(shù)值不宜小于最大內(nèi)力設(shè)計值的3.0倍。
5.5.6 鑄鋼節(jié)點可根據(jù)實際情況進行檢驗性試驗或破壞性試驗。檢驗性試驗時試驗荷載不應(yīng)小于最大內(nèi)力設(shè)計值的1.3倍；破壞性試驗時試驗荷載不應(yīng)小于最大內(nèi)力設(shè)計值的2.0倍。
