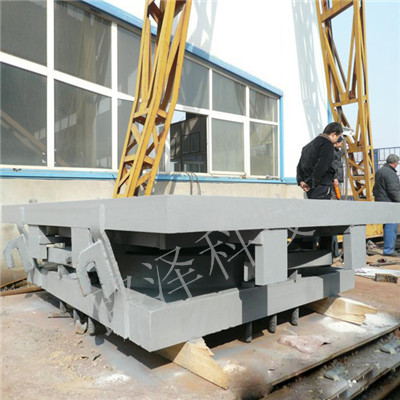

衡水路澤雙向滑動彈簧支座1000kN定做；多向滑動球型鋼支座設計豎向承載力20000kN ,位移量為土100mm，轉角為0.02rad的雙向活動球型鋼支座。球型鋼支座由上支座板(含不銹鋼板)、下支座板、球形板和聚四氟烯滑板(平面和球面各一塊,以下簡稱四氟板)等組成。金屬?gòu)椥灾ё?的設計參數
支座豎向承載力分為300KN~10000KN十四個級別；
支座設計轉角為0.08rad；
支座抗豎向拉力為豎向承載力的20%或30%；
支座的抗水平力為豎向承載力的20%；
支座的徑向位移量±20mm-±50mm，環向位移量±60mm-±100mm；
（以上技術要求均可根據客戶要求生產。）
雙向彈性球鉸支座的特點
支座具有一般球型轉角大、轉動靈活、轉動力矩與轉角無關、轉動性能各個方向一致等優點外還具有以下幾大特點
1、大支反力可超過100000KN
2、轉角大 轉角0.06
3、耐腐蝕能力增強可在海洋飛濺區等惡劣環境下使用。
4、平面滑動和轉動磨擦阻力小。
5、防塵防水性能好可磨擦副無腐蝕無污染。
6、設計長按100年設計
7、支座小巧輕便較同樣支反力的盆式橡膠支座重量減輕40-50，較同樣支反力的其它球座重量減輕20-25。
我公司可免費為客戶設計其他技術參數要求球型支座,有球面轉動的則按球面的圓心去核算,如果能明確節點的轉動中心。本產品系列位移設計都是指偏裝尺寸。設計位移按軸向位移分四檔（50mm、100mm、200mm、 400mm）；按徑向位移設計分兩檔（100mm、200mm）。
