聲測管(Sonic LoggingPipe)是現不可少的聲波檢測管，運用聲測管可以檢測出一根樁的質量好壞，聲測管是灌注樁進行超聲檢測法時探頭進入樁身內部的通道。它是灌注樁超聲檢測體系的重要組成部分，

它在樁內的預埋辦法及其在樁的橫截面上的安排辦法，將直接影響檢測效果。因此，需檢測的樁應在規劃時將聲測管的安排和埋置辦法標入圖紙，在施工時應嚴峻控制埋置的質量，以確保檢測作業順利進行。







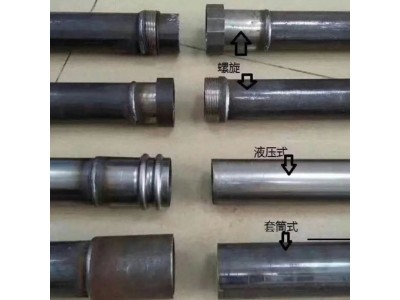

a)鋼管的套接;b)波紋管的套接



1-鋼筋;2-聲測管;3-套接納;4-箍筋;5-密封膠布



埋置安排



安排聲測管的埋置數量及其在樁的橫截面卜的布局應考慮檢測的控制面積。一般有如圖7所示的安排辦法，圖中的陰影區為檢測的控制面積。



一般樁徑不大于0.8m時，沿直徑安排兩根;樁徑大于0.8m且不大于1.6m時，安排3根，呈等邊三角形;樁徑大于1.6m時，安排4根，呈正方形。



樁基聲測管橋梁聲測管埋設數量挑選要素為：









1、樁徑小于或等于800mm時，不少于2根聲測管;和樁基中心點成一條直線。



2、樁徑大于800mm且小于或等于1600mm時，不少于3根聲測管;構成60度角的等邊三角形擺放。



3、樁徑大于1600mm時，不少于4根聲測管;成90度角正方擺放。



4、樁徑大于2500mm時，宜增加預埋聲測管數量。
