詳細說明
一體化彎管流量計概述
一體化彎管流量計安裝在工業管道的自然拐彎處或水平直管上，無附加壓力損失、測量重復性好，適用于工作壓力低、介質溫度高、介質臟污、機械振動強、流量大等流體工況復雜的場合。
一體化彎管流量計原理
流體在某一溫度某一壓力的條件下流過一個管道，當其流經轉彎時，該流體將做相應的圓周旋轉運動。根據流體強制旋流理論，流體在管道內作圓周運動與固體在空間狀態下作圓周運動類似，因此流體必然會產生慣性離心力，該離心力的大小與流體的流速、流體的密度以及作圓周運動的曲率半徑（也就是彎管傳感器的曲率半徑）等因素有關。
由于彎管傳感器曲率半徑是已知的，流過彎管傳感器的流體密度又可通過對流體的溫度、壓力等參數的測定利用主機的計算機準確地求得，因此在彎管傳感器上產生的離心力的大小就只是流體流速的函數。只要測出離心力的大小，就可測出流體在管道內的流速，將流速乘以管道的截面積和流體的密度，流體的流量即可計算確定。其計算關系如下：
式①給出了流過彎管流體的平均流速和差壓值的函數表達式：
V=a[（P1-P2）/ρ]β--------①
其中：V--－流體的平均流速；
a--－綜合流量系數，a＝f（彎管彎徑比、雷諾數、介質動力粘度、管道粗糙度等），其中尤以彎徑比的影響zui為重要:
P1-P2-----彎管內、外側壓力差；
ρ----流體的密度；
β----指數；
計算出平均流速V,就可得出計算流量的函數表達式:
Q=S*V*ρ-----------②
式中：
S ----彎管橫截面積；
V--－流體的平均流速； 適用范圍
1、 公稱直徑：25mm≤DN≤2000mm
2、 公稱壓力：PN≤10MPa
3、 介質溫度：t≤450℃(t>450℃訂貨時通知)
4、 雷諾數范圍：ReD＞104
5、 精度等級：1級，1.5級
6、 R/D≥1.25
彎管流量計結構形式
彎管式流量計的一次傳感元件——彎管傳感器依安裝管線上的不同分為如下三種：

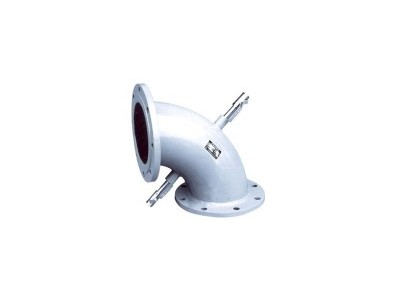

l &90°彎管傳感器——用于工藝管線90°轉彎連接處，替代原彎頭
l &180°彎管傳感器——用于直管線上，替代部分直管段
l &135°彎管傳感器——用于工藝管線135°轉彎連接處，替代原彎頭
南京金諾儀表有限公司是一家主要以流量產品為主的生產型經濟實體。公司經過多年的努力，以“為客戶創造價值”，“誠信贏得市場”為理念，多次被評為“用戶放心單位”、“江蘇省著名商標企業”等榮譽稱號。我公司的流量產品主要有：標準孔板系列、標準噴嘴系列、文丘里管系列、V形錐流量傳感器、楔形流量傳感器、彎管流量傳感器、阿牛巴流量傳感器等流量?jī)x表。歡迎海內外的新老客戶前來咨詢、考察、選購。公司：www.njjnyb88。。ｃｏｍ :
