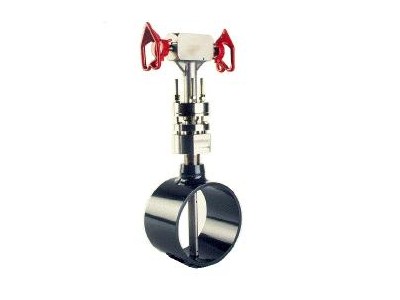

威力巴流量計概述
威力巴 采用空氣動力學原理的工程結構設計和制造的流量計，具有測量精度高，可靠性，穩定性好，壓力損失小等優點?？蓽y(cè)量氣體，液體，蒸汽和腐蝕性介質等多種流體可廣泛應用于石油、化工、天然氣、鋼鐵、電力、化纖、給排水等行業的流量測量。
威力巴流量計測量原理
威力巴探頭是 流量計的傳感部分,它將管道中某點的流體流速轉變成一個對應的差壓信號。其采用新一代的設計結構,獨有的測頭形式具有測量壓力損失小、污物不易堆積的性能;新螺紋桿裝置可以對測管的插入位置進行精確調整， 保證測量精度;密封室與球閥裝置使得測管可以不斷氣安裝檢修。
是根據動壓轉變靜壓原理工作的。測頭迎流面的測孔測出流體的總壓，測頭后流面的測孔測出流體的靜壓。根據伯努力方程可以得到測頭處流速與差壓以下關系:
V:測頭處流速，m/s
△P:威力巴 測出的差壓，Pa
ρ:被測介質密度，kg/m3
Kv:威力巴 系數
威力巴 的差壓，根據以下公式計算出流量:
Q=αβγAV×3600
Q:流體流量，m3/h
α:流速分布系數
威力巴流量計測量系統性能
在均速流量探頭中探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號是否穩定和準確對均速探頭的精度和性能起決定性的作用。
威力巴探頭之所以能精確的檢測到由流體的平均速度，是因?yàn)樵谕Π吞筋^高低壓區有按對數線性法排列的多對取壓孔，通過多對取壓孔可以精確的檢測到平均流速產生的平均差壓。
威力巴流量計主要技術參數
★測量精度:±1％
★重復精度:±0.1％
★適用壓力:0-40Mpa
★適用溫度:-20℃～550℃
★測量上限:取決于探頭強度
★測量下限:取決于測量zui小差壓要求
★量程比:大于10∶1
★適用管徑:38mm-9,000mm圓管、方管
★適用介質:滿管、單向流動的、單相的氣體、蒸 汽和粘度不大于10(mPa·S)的液體。
★安裝簡便、節省能耗:
⑴.只需要進行幾英寸的線條焊接，完成安裝是非常簡單和快捷的。
⑵.應用專用工具，可以實現帶壓在線安裝,全部安裝不超過1小時。
⑶.全部的閥和各種儀器的接口只需進行簡單的裝配，需要非常低的裝配費用。
★防堵性好、維修量小使用壽命長:
⑴.它不受磨損、污垢和油污的影響。
⑵.結構上沒有可移動部件。
⑶.設計上排除了堵塞現象的發生。在探頭前部，高靜壓區圍繞著探頭，使高壓取壓孔不會被堵塞。zui重要的是，低壓孔取在探頭側后兩邊，流體從表面斜掠而過，保護了低壓孔不會被掠動，而其它的探頭容易堵塞，因?yàn)樗鼈兊牡蛪喝嚎自陔s質聚集的低壓波動區域。
2．當管道處于停產時，由于分子的布郎運動，顆粒小的雜質有可能進入取壓孔。連續工作的威力巴從根本上杜絕了堵塞的可能，但是在以下情況下,威力巴仍要注意防堵:
1．當引壓管泄漏,探頭高壓平衡去遭到破壞，雜質中直徑較小的顆粒就有可能進入取壓孔。
3．系統頻繁開停機,在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。
4．介質中含有大量的焦油、藻類生物,或者含有纖維狀的物質,也有可能造成探頭的堵塞。
產品特點
★威力巴是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴反映流體真實的流速，威力巴的突出優點是:輸出一個非常穩定、無脈動的差壓信號。
★獨特的探頭設計、測量精度高:
截面形狀的探頭能產生精確的壓力分布，固定的流體分離點;位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且有效防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持長期高精度。
