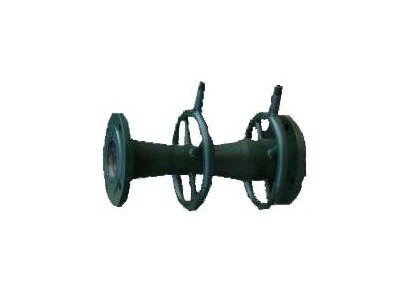

經典文丘里流量計概述
經典文丘里管是按國標GB/T2624-93設計制造，按檢定規程JJG640-94檢定的。在標準節流裝置中，它所要求的上、下游直管道zui短、*壓力損失zui小、性能穩定、維護方便。因其計算準確、能耗小，已廣泛用于石油、化工、電力、冶金行業。
經典文丘里流量計適用范圍
1、公稱直徑：50mm≤DN≤1200mm（超過此范圍需標定）
粗鑄收縮段：100mm≤DN≤800mm
機械加工收縮段：50mm≤DN≤250mm
粗焊鐵板收縮段：200mm≤DN≤1200mm
2、節流孔徑比β：0.3≤β≤0.75
粗鑄收縮段：0.3≤β≤0.75
機械加工收縮段：0.4≤β≤0.75
粗焊鐵板收縮段：0.4≤β≤0.7
3、雷諾數范圍：2×10 5≤ReD≤2×10 6
粗鑄收縮段：2×10 5≤ReD≤2×10 6
機械加工收縮段：2×10 5≤ReD≤2×10 6
粗焊鐵板收縮段：2×10 5≤ReD≤2×10 6
4、精度等級：1級
經典文丘里流量計特點：
經典文丘里管結構簡單，耐用，性能穩定。
經典文丘里管壓力損失小，節約流體輸送所需的能源。
經典文丘里管在通徑50～1200范圍內．不需要實流標定。超出這個范圍，可以參比設計制造。當需要較高精確度時,可進行實流標定。
本體安裝尺寸較長，對大口徑儀表，不便于運輸安裝。
經典文丘里管的主要技術參數：
公稱通徑：DN50一DNl200(～2600)
公稱壓力(MPa)：0 25～4 0(～6 3)
精確度(不確定度)：±01％～±1 5％
經典文丘里管的收縮段分三種形式：粗鑄收縮段，機械加工收縮段，粗焊鐵板收縮段。
經典文丘里管的上游取壓口和喉部取壓口做成幾個（不少于4個）單獨的管壁取壓口形式，用均壓環把幾個單獨管壁取壓連接起來。當d≥33.3mm時，喉部取壓口的直徑為4～10mm，上游取壓口直徑應不大于0.1D；當d≤33.3mm時，喉部取壓口直徑為0.1d～0.13d，上游取壓口的直徑為0.1d～0.1D。
