一、如何用數字萬用表測量直流電流

使用數字萬用表測量直流電流時，紅表筆為正表筆，插入“mA”插孔或者“A”插孔，黑表筆為負表筆，插入“COM”插孔，測量選擇開關旋轉到“直流A”檔，傳入被測電路即可測量。

測量200mA以下直流電時，紅表筆應插入“mA”插孔，測量200mA及以上直流電流時，紅表筆應插入“A”插孔。

例如，測量一個直流繼電器K的工作電流，首先如下圖所示斷開繼電器K的電流回路，然后將正表筆接電池正極，負表筆接繼電器，如下圖所示，液晶顯示的數字即為被測繼電器的工作電流。

數字萬用表測量直流電流過程中如果正、負表筆接反，測量結果將顯示為負值。用數字萬用表測量直流電流時，可以不必考慮電流方向，這在電流方向不明確的情況下特別方便，同時測出了電流的方向和大小。

二、用指針式萬用表測量直流電流

測量直流電流時，指針式萬用表應串入被測電路，如下圖所示，既可以串入電源正極與被測電路之間，也可以串入被測電路與電源負極之間。

測量500mA及其以下直流電流時，測量選擇開關應選擇：mA

檔，測量0.5~5A的直流電流時，應選擇“500mA”檔，并將正表筆插入“5A”專用插孔。

測量電流時，指針式萬用表的讀數方法是：滿度值(刻度線最右邊)等于所選量程檔位數，根據表針指示位置折算出測量結果。如下圖所示

三、用數字萬用表測量交流電流

數字萬用表測量交流電流與測量直流電流相似，轉動測量開關至所需的“交流“A”檔，數字萬用表串入被測電路即可。

測量200mA以下直流電時，紅表筆應插入“mA”插孔，測量200mA及以上直流電流時，紅表筆應插入“A”插孔。

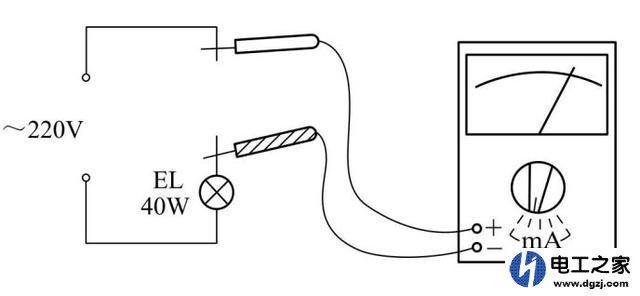

下圖所示是測量照明燈工作電流的示意圖

四、指針式萬用表測量交流電流

必須使用具有交流電流檔的指針式萬用表才可以直接測量交流電流，測量直流電流相似，將萬用表串入被測電路即可。
