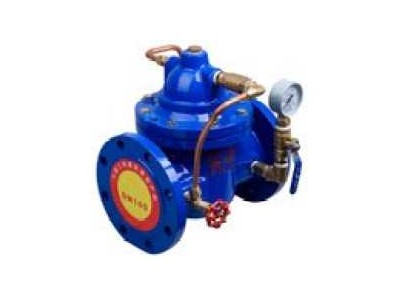

300X型緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制閥接管系統。利用水力自動操作，可使主閥得到最佳的開啟和關閉速度。防止水鍾水擊的產生，以達到緩閉消聲的效果。
緩閉止回閥工作原理
當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因?yàn)獒橀y開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。此閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
水力控制閥主要部件零件材質
部件名稱 選用材質
1 閥體 灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
2 閥蓋 灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
3 彈簧 2CR13、不銹鋼
4 膜片壓板 25#
5 膜片 丁腈橡膠
6 閥桿 2CR13
7 閥瓣 25#+NBR
8 閥座 不銹鋼
水力控制閥工作原理
科菲水力控制閥分隔膜型和活塞型兩類，工作原理相同，都是以上下游壓力差為動力，有導閥控制，使隔膜（活塞）液壓式差動操作，完全由水力自動調節，從而使主閥閥瓣完全開啟或完全關閉或處于調節狀態。
當進入隔膜（活塞）上方控制室內的壓力水被排到大氣或下游低壓區時，作用在閥瓣低部和隔膜下方的壓力值就大于上方的壓力值，從而將主閥閥瓣推到完全開啟的位置：當進入隔膜（活塞）上方控制室內的壓力值處于入口壓力與出口以來中間時，主閥閥瓣就處于調節狀態，其調節位置取決于導管系統中的針閥和導閥的聯合控制作用。
導閥可以通過下游壓力的變化而開大或關小其自身的小閥口，從而改變隔膜（活塞）上方控制室的壓力值，控制主閥閥瓣的調節位置。
可用于生活給水、消防系統及工業給水系
水力控制閥主要連接尺寸
DN L H D D1 D2
DN25 160 208 65 85 115
DN32 180 222 76 100 140
DN40 200 237 84 110 150
DN50 203 254 99 125 165
DN65 215 272 118 145 185
DN80 241 282 132 160 200
DN100 270 303 156 180 220
DN125 300 344 184 210 250
DN150 330 385 211 240 285
DN200 400 437 266 295 340
DN250 480 532 319 350 395
DN300 550 600 370 400 445
DN350 622 677 429 460 505
DN400 685 764 480 515 565
DN450 750 826 530 565 615
DN500 811 972 582 620 670
DN600 935 1096 682 725 780
