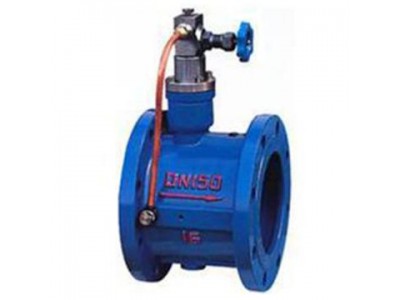

HH48X微阻緩閉蝶式止回閥，它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果等特點。
基本信息
中文名稱
HH48X微阻緩閉蝶式止回閥
公稱壓力 1.0~2.5MPa
公稱通經 40~1000mm
緩閉時間 3~60秒
目錄
1主要技術參數
2主要零部件材料
主要技術參數
適用介質:清水、污水、海水
適用溫度:0~80℃(如需要，可達200℃)
法蘭標準:GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
主要零部件材料
零件名稱 材料
閥體 灰鑄鐵、鑄鋼
閥瓣 碳鋼
閥桿、油缸、活塞 不銹鋼
彈簧 不銹鋼
閥座 丁腈橡膠
【性能參數】
公稱通徑：口徑大小從DN40到DN1200；
公稱壓力：PN10、PN16、PN25、PN40；
適用溫度：一般小于80℃，最高可達到200℃；
緩閉時間：小于等于60秒；
產品詳情
基本信息
標準 國標
連接形式 法蘭
結構形式 蝶式
止回閥 微阻緩閉蝶式止回閥
材質 不銹鋼
壓力環境 常壓
適用介質 水
型號 HH48X-16、HH46H-25
種類 微阻緩閉蝶式止回閥
工作溫度 常溫
驅動方式 電子
加工定制 是
流動方向 單向
規格 HH48X-16、HH46H-25
公稱通徑 DN40-DN300（mm）
類型 直通式
形態 蝶式
【主要外形連接尺寸】
HH48X-16、
HH46H-25
微阻緩閉蝶式止回閥
連接尺寸DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 140 150 170 180 190 200 210 230 250 270 290 310 330 350 390 430 470 510 550
H 200 215 225 235 280 290 310 350 415 450 480 550 585 640 720 780 840 990 1050
H1 88 98 108 118 130 148 172 210 240 264 297 324 351 379 434 491 549 600 655
