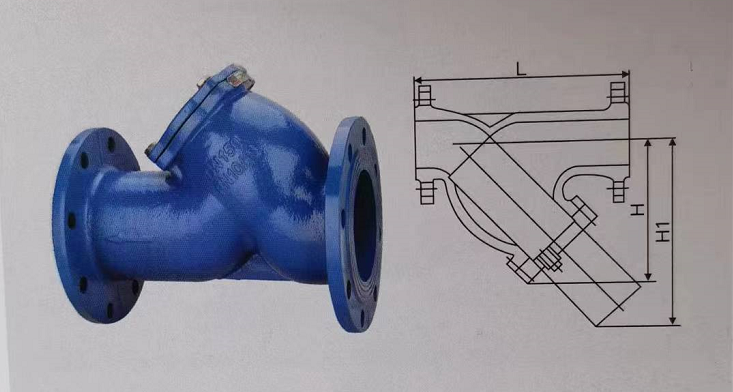

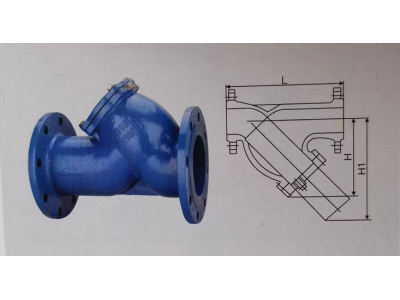

GL41H Y型過濾器
產品概述
GL41H Y型過濾器是使用水力控制閥及精密的易堵塞的機械產品所必需具備的過濾設備。通常安裝與水力控制閥等設備的進口端，防止顆粒性雜質進入通道，造成堵塞，使閥門或其他設備失靈而不能正常使用。其結構簡單，流阻小，可在線排除污物而不需要拆除。
主要技術參數
|
型號 |
公稱壓力 |
殼體試驗壓力 |
工作壓力 |
|
GL41H |
1.6 |
2.4 |
1.6 |
主要零件材料
|
零件名稱 |
管體 |
濾網 |
伸縮拉桿 |
O型圈 |
|
材質 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
不銹鋼 |
碳鋼鍍鋅 |
丁晴橡膠 |
主要外形連接尺寸
|
DN（mm） |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
螺紋 |
- |
- |
- |
- |
- |
- |
- |
- |
|
法蘭 |
220 |
250 |
300 |
320 |
350 |
410 |
500 |
550 |
|
|
H |
螺紋 |
- |
- |
- |
- |
- |
- |
- |
- |
|
法蘭 |
198 |
210 |
250 |
305 |
358 |
450 |
503 |
578 |
|
|
H1 |
螺紋 |
- |
- |
- |
- |
- |
- |
- |
- |
|
法蘭 |
270 |
295 |
344 |
422 |
485 |
602 |
710 |
815 |
|
