產品概述

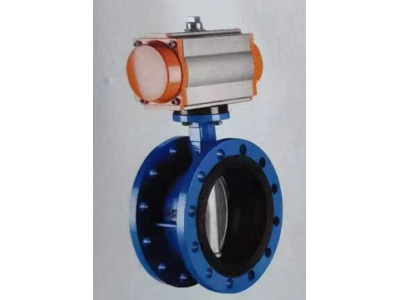

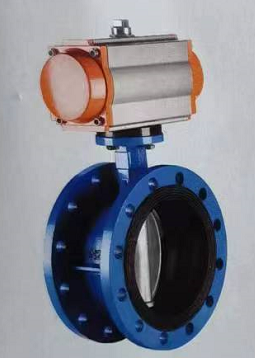

D641X氣動法蘭式軟密封蝶閥外形美觀，其閥體、閥板、閥軸為同心結構設計。蝶閥結構緊湊，90℃回轉開關輕松，具有密封可靠、使用壽命長等特點。與ZMA氣動執行器相配，閥瓣與閥軸采用無稍連接，介質與閥軸閥體完全隔離，維護簡便易行，雙向氣泡級密封，外表采用環氧樹脂噴塑處理，達到環保標準。廣泛應用于食品、環保、輕工、石油、造紙、化工、電力等行業的工業自動化系統中，作為調節和截止使用。
產品特點
1. 本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠：
2. 密封副材料選用不繡鋼和丁晴耐油橡膠配對，使用壽命長：
3. 橡膠密封圈既可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇：
4. 蝶板采用框架結構，強度高，過流面積大，流阻小：
5. 整體烤漆、能有效地防止繡蝕且只要更換密封閥座材料，就可以使用于不同介質：
6. 閥體具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝：
7. 本閥結構獨特，操作靈活、省力方便。
產品執行標準
|
設計與制造 |
GB/T 12238 |
|
法蘭連接 |
GB/T 9113 GB/T 17241.6 |
|
結構長度 |
GB/T 12221 |
|
試驗和檢驗 |
GB/T 13927 |
技術參數
|
公稱通徑 |
DN（mm） |
50-1200 |
||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
殼體強度試驗
|
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸汽、油品等 |
|||
|
驅動形式 |
氣動 |
|||
主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 |
球墨鑄鐵 |
|
蝶板 |
球墨鑄鐵、鑄鋼、不銹鋼及特殊材料 |
|
密封圈 |
NBR、EPDM、VITON、PTFE |
|
閥桿 |
20Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨 |
